ANRIN DRAIN KE100 RINNE NR.05RV 1M

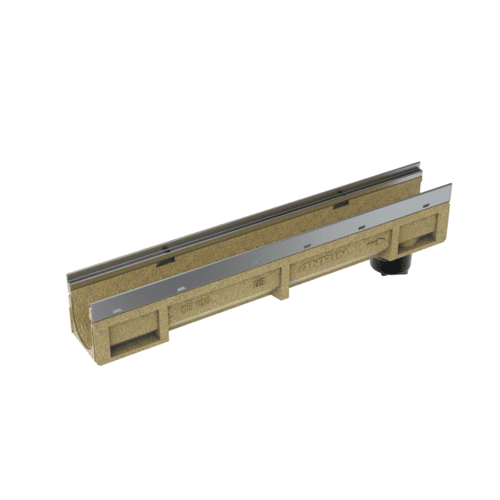

ANRIN DRAIN KE-100 Rinne Nr. 05 mit Venturi-Stutzen, 1,00 m

Diese Rinne verbindet die Bauhöhe der Nr. 5 – 175 mm – mit einem Venturi-Stutzen als Ablaufpunkt. Der Unterschied zum einfachen Rohrstutzen ist strömungstechnisch: Trichterförmige Aufweitung und asymmetrischer Querschnitt erzeugen im ablaufenden Wasser einen Wirbel, der die Fließgeschwindigkeit deutlich erhöht. Das beschleunigte Wasser nimmt Schmutzpartikel mit – der Ablauf hält sich selbst frei und setzt sich spürbar langsamer zu.

Produktmerkmale:

• Produktname: ANRIN DRAIN KE-100 Rinne Nr. 05 mit Venturi-Stutzen
• Marke: ANRIN
• Herstellernummer: 01100530
• Einbauhöhe: 175 mm (wie Rinne Nr. 5)
• Maße: 1000 mm lang, 136 mm breit
• Werkstoff: Polymerbeton mit 6 mm starker Stahlprofilzarge

Produktdetails:

• Artikelnummer: 6235302
• Gewicht: ca. 17,3 kg
• Verkaufseinheit: je Stück (1,00 m)

Vorteile im Überblick:

• Selbstreinigender Ablauf: Der Wirbel reißt Schmutzpartikel mit.
• Höhere Ablaufleistung: Die strömungsoptimierte Form beschleunigt das Wasser spürbar.
• Ablauf ohne Einlaufkasten: Spart ein Bauteil und den Platz dafür.
• Passt an Nr. 5 und Nr. 05 an: Gleiche Bauhöhe, gleiche Fuge.
• 6 mm Stahlprofilzarge: Schützt die Rinnenkante gegen Ausbrechen.

Anwendungsbereich:

Ablaufpunkte in Rinnenstrecken ohne Einlaufkasten, Flächen mit Schmutzanfall, Betriebshöfe und Einfahrten sowie beengte Einbausituationen.

Verwendungshinweise:

• Die Lage des Stutzens muss zur Grundleitung passen – Position vor dem Aushub festlegen.
• Die Selbstreinigung ersetzt keine Wartung: Bei starkem Laubanfall bleibt ein Einlaufkasten mit Schmutzeimer die bessere Wahl.
• Rost separat wählen; er bestimmt die Belastungsklasse der fertigen Rinne.
• Rinne in Beton betten und seitlich abstützen.

Die Rinne Nr. 05 mit Venturi-Stutzen ist der strömungsoptimierte Ablaufpunkt auf 175 mm Bauhöhe.
