AUFSATZ KL.D400 500X500 M.E. RINNE

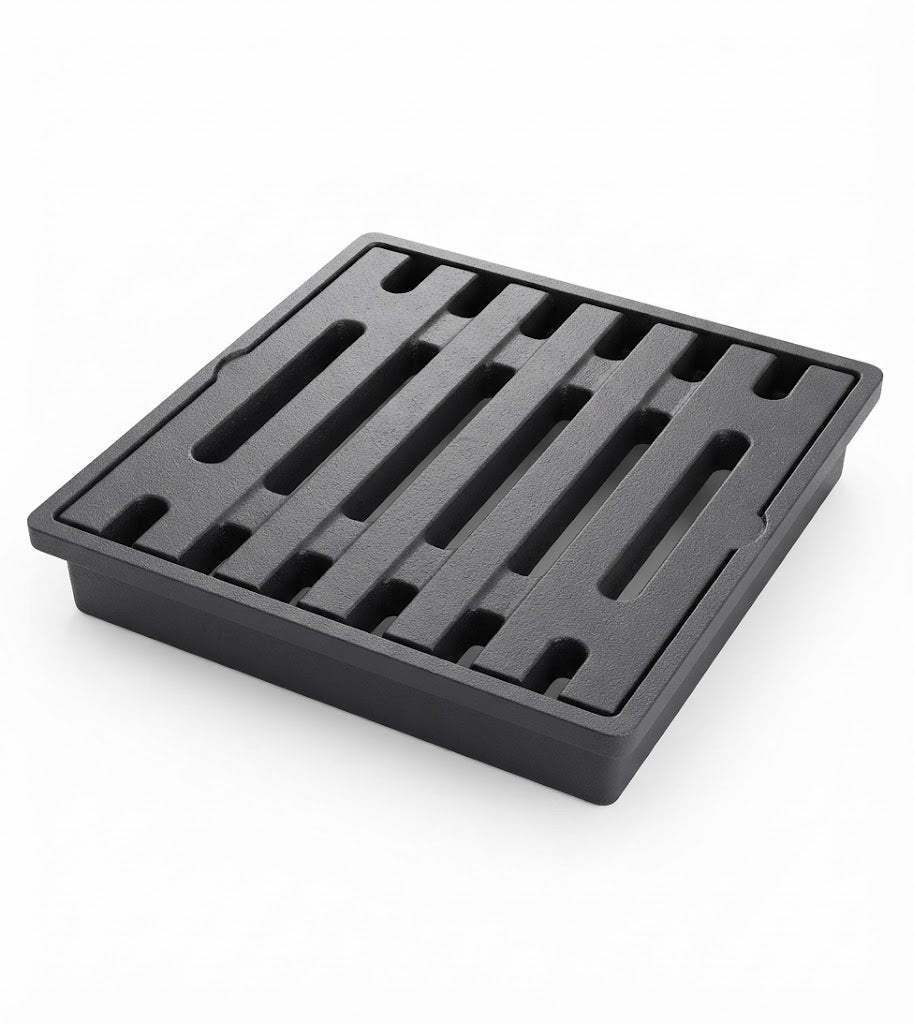

Straßenablauf-Aufsatz 500 × 500 mm, Klasse D 400, Rinnenform

Diese Ausführung verbindet die Rinnenform mit der vollen Tragfähigkeit der Klasse D 400 – 40 t Prüflast. Sie gehört dorthin, wo die Rinne selbst befahren wird und nicht am entlasteten Fahrbahnrand liegt: in Einmündungen, auf Betriebshöfen, in Wendeanlagen. Mit 113 kg ist sie der schwerste Aufsatz der 500er-Baureihe; die Masse steckt in der beidseitig angeströmten Rostfläche, die unter voller Verkehrslast tragen muss.

Produktmerkmale:

• Produktname: Straßenablauf-Aufsatz, Rinnenform
• Marke: MeierGuss
• Herstellernummer: 204451
• Maße: 500 × 500 mm
• Belastungsklasse: D 400 (bis 40 t Prüflast)
• Schlitzweite: 30 mm
• Werkstoff: Betonguss mit Gussrost
• Norm: DIN 19571

Produktdetails:

• Artikelnummer: 801126
• Gewicht: ca. 113 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Rinnenlage mit voller Tragfähigkeit: Für befahrene Rinnen, nicht nur für den Fahrbahnrand.
• 40 t Prüflast: Zugelassen für Fahrbahnen mit voller Verkehrslast.
• Schlitzweite 30 mm: Hoher Einlaufquerschnitt bei beidseitiger Anströmung.
• Dämpfende MEIPREN®-Einlage: Kein Klappern beim Überfahren.
• Massive Ausführung: Der schwerste Aufsatz der 500er-Baureihe.

Anwendungsbereich:

Straßenabläufe in befahrenen Rinnen, Einmündungen und Wendeanlagen, Entwässerung von Betriebshöfen und gewerblichen Zufahrten sowie Ersatz zu schwach ausgelegter Aufsätze.

Verwendungshinweise:

• Bauform zur Einbaulage wählen: Rinnenform gehört in die Rinnenebene, Pultform an die geneigte Anschlussfläche.
• Die Belastungsklasse gilt nur bei fachgerechtem Einbau – vollflächige Auflage auf tragfähigem Unterbau.
• Aufsatz bündig zur Fahrbahnoberfläche setzen und in Fließrichtung der Rinne ausrichten.
• Mit 113 kg ist Hebezeug erforderlich.

Der Rinnenaufsatz 500 × 500, Klasse D 400 trägt volle Fahrbahnlast in der Rinnenebene.
