AUSGLEICHSRING AR 100 GLATT TEIL 2

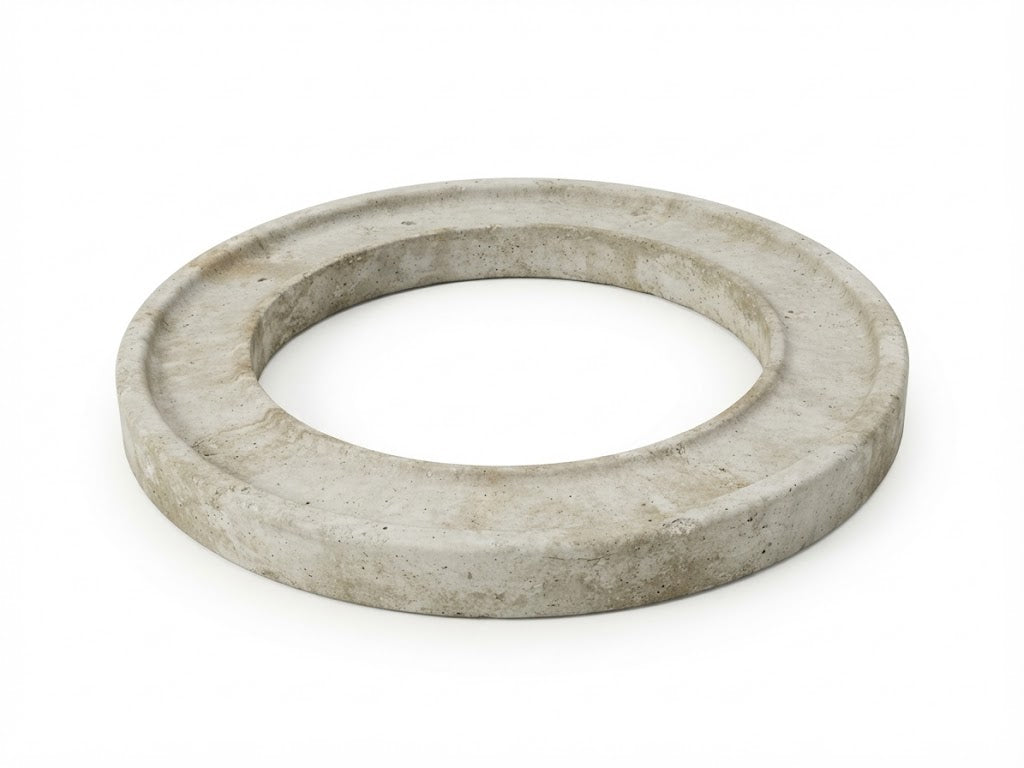

Ausgleichsring AR 100, glatt, DN 625, DIN 4034-2

Der Ausgleichsring mit 100 mm ist der höchste der Reihe und überbrückt einen ganzen Dezimeter mit einem einzigen Bauteil. Das ist mehr als Bequemlichkeit: Jede Fuge im Schachtkopf ist eine Schwachstelle, an der unter Verkehrslast Bewegung entsteht und die Abdeckung zu kippeln beginnt. Wo größerer Höhenausgleich nötig ist – etwa nach mehrfacher Belagserneuerung – ist der hohe Ring deshalb die haltbarere Lösung.

Produktmerkmale:

• Produktname: Ausgleichsring AR 100, glatt
• Nennweite: DN 625
• Bauhöhe: 100 mm
• Ausführung: glatt (Teil 2)
• Norm: DIN 4034-2

Produktdetails:

• Artikelnummer: 131670
• Gewicht: ca. 44 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Größter Höhensprung der Reihe: Ein ganzer Dezimeter mit einem Bauteil.
• Weniger Fugen: Ein 100er-Ring ist zwei oder drei flacheren deutlich vorzuziehen.
• Standardnennweite DN 625: Passt auf die übliche Schachteinstiegsöffnung.
• Kombinierbar: Mit den flacheren Ringen lässt sich jede Höhe genau treffen.
• Beton: Dauerhaft, formstabil und frostbeständig.

Anwendungsbereich:

Größerer Höhenausgleich zwischen Schachtkopf und Schachtabdeckung, Anpassung nach mehrfacher Belagserneuerung, Sanierung abgesackter Schachtköpfe sowie Neubau von Schachtbauwerken.

Verwendungshinweise:

• Glatte Ausführung nach DIN 4034-2 – nicht verschiebesicher, wird vermörtelt. Unter Fahrbahnen mit nennenswerter Verkehrslast ist die Ausführung AR-V nach DIN 4034-1 vorzuziehen.
• Ring vollflächig aufmörteln – punktuelle Auflage führt unter Last zu Rissen.
• Bei sehr großem Ausgleichsbedarf prüfen, ob statt mehrerer Ringe ein höherer Schachthals die bessere Lösung ist.
• Mit 44 kg ist eine zweite Person oder Hebezeug erforderlich.

Der Ausgleichsring AR 100 überbrückt den größten Ausgleich mit der geringsten Zahl an Fugen.
