BETON-SCHAFTKONUS TEIL 11

Beton-Schaftkonus Teil 11, DIN 4052

Der Schaftkonus ist das Übergangsstück zwischen dem Schacht und dem Aufsatz. Der Schaft eines Straßenablaufs hat DN 450, der Aufsatz darüber ein anderes, rechteckiges Maß – der Konus vermittelt zwischen beiden und führt den runden Querschnitt nach oben in die Form, die den Aufsatz aufnimmt. Ohne ihn lässt sich der Aufsatz nicht sauber auflagern.

Produktmerkmale:

• Produktname: Beton-Schaftkonus Teil 11
• Nennweite: DN 450
• Bauhöhe: 295 mm
• Norm: DIN 4052
• Werkstoff: Beton

Produktdetails:

• Artikelnummer: 640641
• Gewicht: ca. 58 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Vermittelt zwischen Schacht und Aufsatz: Ohne Konus lässt sich der Aufsatz nicht sauber auflagern.
• Bringt zugleich Bauhöhe: 295 mm zählen bei der Ermittlung der Einbautiefe mit.
• Genormt nach DIN 4052: Passt mit Schaftteilen, Auflageringen und Aufsätzen zusammen.
• Beton: Dauerhaft, formstabil und frostbeständig.
• Standardbauteil: In jedem vollständigen Straßenablauf nach DIN 4052 enthalten.

Anwendungsbereich:

Übergang vom Schacht zum Aufsatz bei Straßenabläufen nach DIN 4052, Neubau und Sanierung von Straßenentwässerungen sowie Ergänzung bestehender Betonabläufe.

Verwendungshinweise:

• Die Bauhöhe von 295 mm bei der Ermittlung der Einbautiefe berücksichtigen – sie geht zulasten der Schaftteile darunter.
• Konus lot- und fluchtgerecht setzen; ein schief sitzender Konus lässt sich über den Auflagering nur begrenzt ausgleichen.
• Fugen fachgerecht schließen.
• Mit 58 kg ist eine zweite Person oder Hebezeug erforderlich.

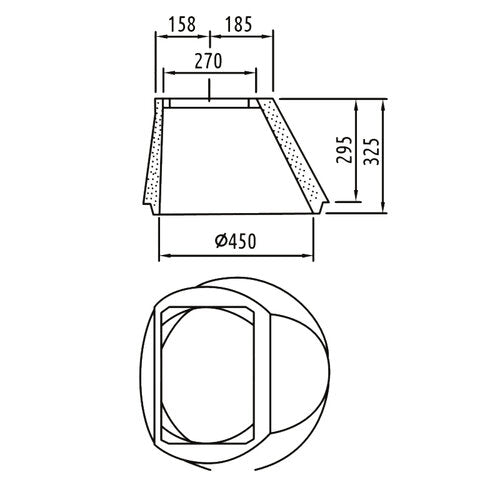

Der Schaftkonus Teil 11 führt den Schacht in die Form des Aufsatzes über.
