BOGEN 90° MIT MUFFE 100

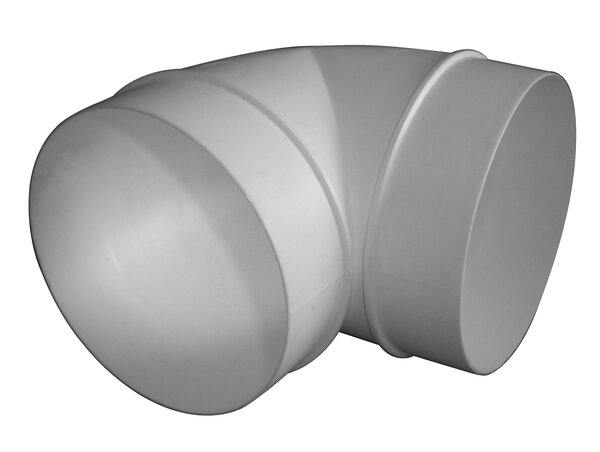

Upmann Bogen 90° mit Muffe DN 100, weiß – Richtungswechsel im Rundrohrsystem

Ein 90°-Bogen bringt die Leitung um die Ecke – und die Muffe macht ihn ohne Zusatzteil anschlussfähig. Auf der Muffenseite wird das nächste Rohr eingesteckt, auf der anderen Seite steckt der Bogen selbst in das vorhergehende Rohr. Das spart gegenüber einem muffenlosen Bogen ein Verbindungsstück und eine Dichtstelle – und jede eingesparte Verbindung ist eine Undichtigkeit weniger.

Ein Punkt, der die Anlagenleistung spürbar beeinflusst: Jeder 90°-Bogen kostet Druck. Die Luft muss die Richtung abrupt wechseln, verwirbelt dabei und bremst. Wo der Platz es zulässt, sind zwei 45°-Bögen deutlich strömungsgünstiger als ein 90°-Bogen – sie führen die Luft in zwei sanften Stufen um dieselbe Ecke. Wer eine lange Leitung mit mehreren Richtungswechseln plant, sollte das einkalkulieren; ab drei bis vier 90°-Bögen wird der Unterschied hörbar und messbar.

Ein zweiter Praxishinweis: Ein Bogen direkt am Ventilator ist ungünstiger als einer weiter hinten in der Leitung. Der Ventilator schiebt die Luft ungeordnet heraus; trifft sie sofort auf eine Umlenkung, verwirbelt sie zusätzlich. Ein gerades Rohrstück von zwei bis drei Durchmessern Länge vor dem ersten Bogen zahlt sich aus.

DN 100 ist der Standarddurchmesser von Abluftleitungen im Wohnungsbau. Farbe: weiß.

Produktmerkmale:

• Produktname: Upmann Bogen 90° mit Muffe
• Marke: Upmann
• Nennweite: DN 100
• Winkel: 90°
• Anschluss: mit Muffe – kein Zusatzverbinder nötig
• Farbe: weiß | Gewicht: ca. 0,15 kg

Produktdetails:

• Artikelnummer: 74998
• Herstellernummer: 66871
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Muffe integriert: Spart ein Verbindungsstück und eine Dichtstelle.
• Voller Richtungswechsel: 90° auf kleinstem Raum.
• Standard-Nennweite: DN 100, das gängigste Maß im Wohnungsbau.
• Leicht: 150 g – belastet die Leitung nicht.
• Weiß: Passt farblich zu weißen Lüftungsrohren.

Anwendungsbereich:

Richtungswechsel in Abluftleitungen DN 100, Umlenkung von der Waagerechten in die Senkrechte, Anschluss an Mauerdurchführungen, Leitungsführung in Schachten und abgehängten Decken, Bad- und WC-Entlüftung.

Verwendungshinweise:

• Wo Platz ist, zwei 45°-Bögen vorziehen – deutlich strömungsgünstiger als ein 90°-Bogen.
• Nicht direkt an den Ventilator setzen – zwei bis drei Rohrdurchmesser gerade Strecke davor einplanen.
• Anzahl der Bögen gering halten – jeder kostet Förderleistung.
• Muffenverbindung abdichten – Klebeband oder Dichtband; gesteckt allein ist sie nicht luftdicht.
• Rohrenden entgraten – ein scharfer Grat verkantet in der Muffe.

Denselben Bogen in DN 125, einen 45°-Bogen sowie Verbinder und Reduzierstücke führen wir ebenfalls.
