BOGEN 90° MIT MUFFE 125

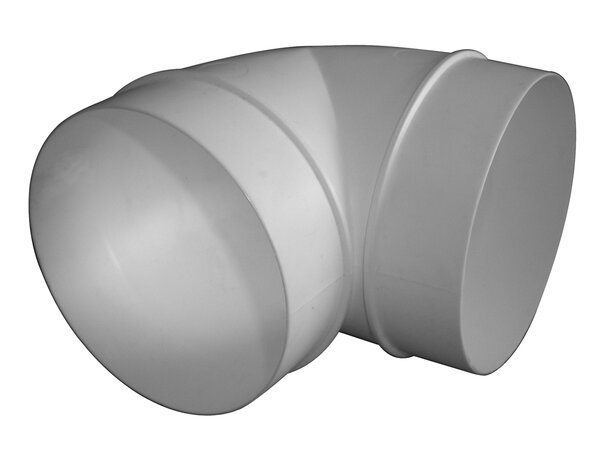

Upmann Bogen 90° mit Muffe DN 125, weiß – Richtungswechsel im Rundrohrsystem

Ein 90°-Bogen bringt die Leitung um die Ecke – und die Muffe macht ihn ohne Zusatzteil anschlussfähig. Auf der Muffenseite wird das nächste Rohr eingesteckt, auf der anderen Seite steckt der Bogen selbst in das vorhergehende Rohr. Das spart gegenüber einem muffenlosen Bogen ein Verbindungsstück und eine Dichtstelle – und jede eingesparte Verbindung ist eine Undichtigkeit weniger.

Ein Punkt, der die Anlagenleistung spürbar beeinflusst: Jeder 90°-Bogen kostet Druck. Die Luft muss die Richtung abrupt wechseln, verwirbelt dabei und bremst. Wo der Platz es zulässt, sind zwei 45°-Bögen deutlich strömungsgünstiger als ein 90°-Bogen. Wer eine lange Leitung mit mehreren Richtungswechseln plant, sollte das einkalkulieren; ab drei bis vier 90°-Bögen wird der Unterschied hör- und messbar.

DN 125 ist die mittlere Nennweite – gewählt dort, wo DN 100 zu wenig Luft durchlässt und DN 150 zu groß baut. Viele Dunstabzugshauben haben genau diesen Anschlussstutzen. Gerade bei einer solchen Anlage lohnt es, die Bögen zu zählen: Eine Haube, die über vier Umlenkungen ins Freie fördern muss, erreicht ihre Nennleistung nicht annähernd.

Ein zweiter Praxishinweis: Ein Bogen direkt am Ventilator ist ungünstiger als einer weiter hinten in der Leitung. Ein gerades Rohrstück von zwei bis drei Durchmessern Länge vor dem ersten Bogen zahlt sich aus.

Produktmerkmale:

• Produktname: Upmann Bogen 90° mit Muffe
• Marke: Upmann
• Nennweite: DN 125
• Winkel: 90°
• Anschluss: mit Muffe – kein Zusatzverbinder nötig
• Farbe: weiß | Gewicht: ca. 0,24 kg

Produktdetails:

• Artikelnummer: 75040
• Herstellernummer: 66976
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Muffe integriert: Spart ein Verbindungsstück und eine Dichtstelle.
• Voller Richtungswechsel: 90° auf kleinstem Raum.
• Mittlere Nennweite: Passend zum gängigen DN-125-Haubenstutzen.
• Leicht: 240 g – belastet die Leitung nicht.
• Weiß: Passt farblich zu weißen Lüftungsrohren.

Anwendungsbereich:

Richtungswechsel in Abluftleitungen DN 125, Dunstabzugsleitungen, Umlenkung von der Waagerechten in die Senkrechte, Leitungsführung in Schachten und abgehängten Decken, Abluft aus Hauswirtschaftsräumen.

Verwendungshinweise:

• Bögen zählen und begrenzen – jeder kostet Förderleistung; vier Umlenkungen drücken spürbar.
• Wo Platz ist, zwei 45°-Bögen vorziehen – deutlich strömungsgünstiger.
• Nicht direkt an den Ventilator setzen – zwei bis drei Rohrdurchmesser gerade Strecke davor einplanen.
• Muffenverbindung abdichten – gesteckt allein ist sie nicht luftdicht.
• Bei Dunstabzug zugänglich einbauen – an Umlenkungen setzt sich Fettdunst besonders ab.

Denselben Bogen in DN 100, einen 45°-Bogen sowie Verbinder und Reduzierstücke führen wir ebenfalls.
