BOGEN WEISS SENKRECHT 125

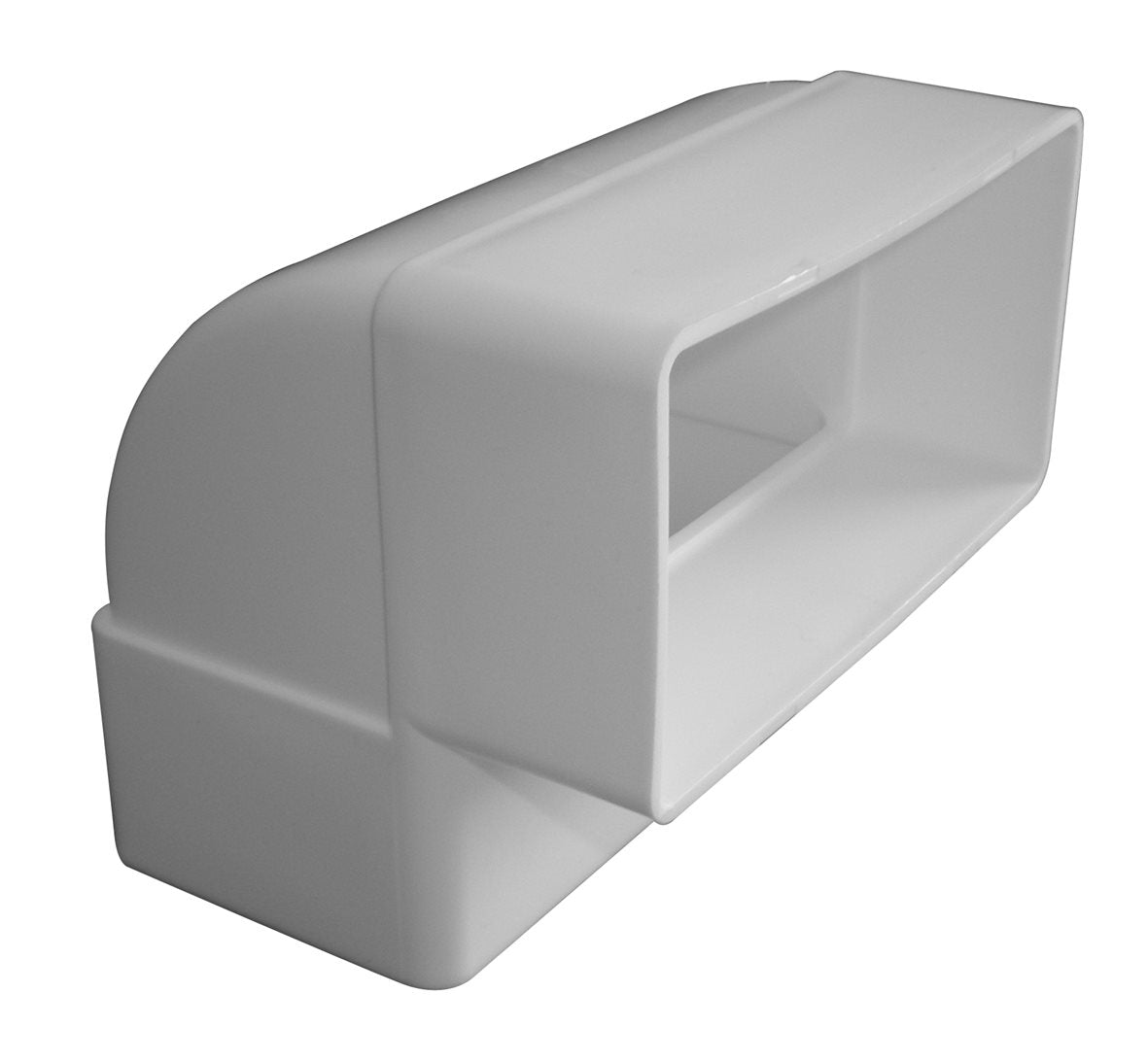

Upmann Flachkanalbogen 90° senkrecht, System 125, weiß

„Waagerecht“ und „senkrecht“ sind bei Flachkanalbögen keine Einbaulage, sondern zwei verschiedene Bauteile – und die Verwechslung ist der häufigste Fehlkauf im ganzen Flachkanalsystem. Ein Flachkanal hat eine breite und eine schmale Seite. Der senkrechte Bogen führt ihn aus seiner breiten Ebene heraus: Der Kanal läuft flach an der Decke und knickt nach unten ab – oder läuft an der Wand entlang und geht nach hinten weg. Der waagerechte Bogen bleibt dagegen in der Ebene und wechselt nur nach links oder rechts.

Der typische Einsatzfall ist der Anschluss an die Dunstabzugshaube: Der Kanal läuft flach unter der Decke oder hinter den Hängeschränken und muss nach unten auf den Haubenstutzen kommen. Genau diesen Knick macht der senkrechte Bogen.

Ein praktischer Vorteil gegenüber dem waagerechten Bogen: Er baut deutlich kleiner. Die Umlenkung geht über die schmale Kanalseite von 70 mm, nicht über die 152 mm breite – das schlägt sich im Bauteilgewicht nieder (190 g gegenüber 400 g) und vor allem im Platzbedarf. Wo es eng wird, ist er die unproblematischere Umlenkung.

Dieser Bogen gehört zum System 125 mit den Kanalmaßen von rund 152 × 70 mm, ausgelegt bis 650 m³/h – der großen Systemgröße für leistungsstarke Dunstabzugshauben. System 100 und System 125 passen nicht zusammen.

Und ein Punkt, der die Anlagenleistung beeinflusst: Jede Umlenkung kostet Druck. Halten Sie die Zahl der Bögen gering und setzen Sie keinen direkt an den Ventilator.

Produktmerkmale:

• Produktname: Upmann Flachkanalbogen senkrecht
• Marke: Upmann
• System: System 125 (Kanal ca. 152 × 70 mm, bis 650 m³/h)
• Umlenkung: 90° aus der breiten Kanalebene heraus
• Farbe: weiß | Gewicht: ca. 0,19 kg

Produktdetails:

• Artikelnummer: 75032
• Herstellernummer: 66963
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Knick nach oben oder unten: Der Weg von der Decke zum Haubenstutzen.
• Kompakt: Umlenkung über die schmale Kanalseite – weniger Platzbedarf als waagerecht.
• Große Systemgröße: Für Anlagen bis 650 m³/h.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 125.
• Formstabil: Behält den Querschnitt über die Umlenkung.

Anwendungsbereich:

Anschluss von Flachkanälen System 125 an leistungsstarke Dunstabzugshauben, Richtungswechsel von der Decke nach unten, Übergang von der Wand in die Fläche, kontrollierte Wohnraumlüftung mit hohem Volumenstrom.

Verwendungshinweise:

• Vor der Bestellung die Umlenkrichtung prüfen – waagerecht und senkrecht sind nicht austauschbar.
• Anzahl der Bögen gering halten – jeder kostet Förderleistung.
• Nicht direkt an den Ventilator setzen – ein gerades Kanalstück davor einplanen.
• Verbindungen abdichten – bei 650 m³/h entweicht an einer undichten Stelle spürbar viel Luft.
• Bogen beidseitig abstützen – an Umlenkungen hängt das meiste Gewicht.

Den waagerechten Bogen, Flachkanäle, Verbinder sowie Übergangs- und Umlenkstücke führen wir ebenfalls.
