BOGEN WEISS WAAGERECHT 125

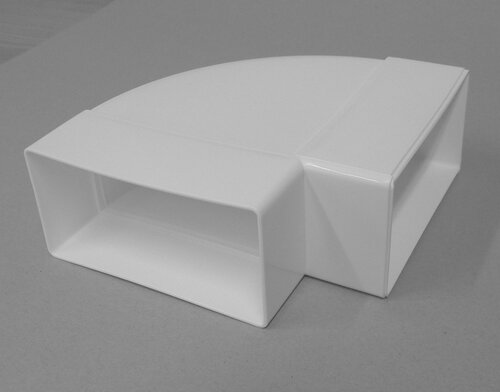

Upmann Flachkanalbogen 90° waagerecht, System 125, weiß

„Waagerecht“ und „senkrecht“ sind bei Flachkanalbögen keine Einbaulage, sondern zwei verschiedene Bauteile – und die Verwechslung ist der häufigste Fehlkauf im ganzen Flachkanalsystem. Ein Flachkanal hat eine breite und eine schmale Seite. Der waagerechte Bogen führt ihn innerhalb seiner breiten Ebene um die Ecke: Der Kanal liegt flach an der Decke oder hinter dem Hängeschrank und geht nach links oder rechts. Der senkrechte Bogen führt ihn dagegen aus dieser Ebene heraus – nach oben oder unten.

Die einfachste Merkregel: Bleibt der Kanal flach an der Fläche liegen und wechselt nur die Himmelsrichtung, brauchen Sie diesen waagerechten Bogen.

Dass es sich um zwei wirklich verschiedene Teile handelt, zeigt schon das Gewicht: Dieser Bogen wiegt 400 Gramm, der senkrechte 190. Der Grund ist Geometrie – die Umlenkung über die breite Kanalseite hinweg braucht mehr Radius und damit mehr Material. Bei System 125 mit 152 mm Kanalbreite fällt das entsprechend stärker aus: Planen Sie den Platzbedarf für diesen Bogen ein, er baut deutlich größer als sein senkrechtes Gegenstück.

Dieser Bogen gehört zum System 125 mit den Kanalmaßen von rund 152 × 70 mm, ausgelegt bis 650 m³/h – der großen Systemgröße für leistungsstarke Dunstabzugshauben. System 100 und System 125 passen nicht zusammen.

Ein Punkt, der die Anlagenleistung beeinflusst: Jede Umlenkung kostet Druck – und wer eine 650-m³/h-Anlage plant, tut das ja gerade, weil Leistung gefragt ist. Halten Sie die Zahl der Bögen deshalb gering.

Produktmerkmale:

• Produktname: Upmann Flachkanalbogen waagerecht
• Marke: Upmann
• System: System 125 (Kanal ca. 152 × 70 mm, bis 650 m³/h)
• Umlenkung: 90° in der breiten Kanalebene
• Farbe: weiß | Gewicht: ca. 0,40 kg

Produktdetails:

• Artikelnummer: 75031
• Herstellernummer: 66960
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Richtungswechsel in der Fläche: Der Kanal bleibt flach anliegend.
• Große Systemgröße: Für Anlagen bis 650 m³/h.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 125.
• Formstabil: Behält den Querschnitt über die Umlenkung.
• Kräftige Ausführung: 400 g Bauteilgewicht.

Anwendungsbereich:

Richtungswechsel von Flachkanälen System 125 hinter Hängeschränken, entlang von Decken und Vorwandinstallationen, Abluftführung leistungsstarker Dunstabzugshauben, kontrollierte Wohnraumlüftung mit hohem Volumenstrom.

Verwendungshinweise:

• Platzbedarf einplanen – der waagerechte Bogen baut bei 152 mm Kanalbreite deutlich größer als der senkrechte.
• Vor der Bestellung die Umlenkrichtung prüfen – waagerecht und senkrecht sind nicht austauschbar.
• Anzahl der Bögen gering halten – jeder kostet Förderleistung.
• Verbindungen abdichten – bei 650 m³/h entweicht an einer undichten Stelle spürbar viel Luft.
• Bogen beidseitig abstützen – 400 g hängen sonst an der Steckverbindung.

Den senkrechten Bogen, Flachkanäle, Verbinder sowie Übergangs- und Umlenkstücke führen wir ebenfalls.
