BOGEN WEISS45 GRAD 100

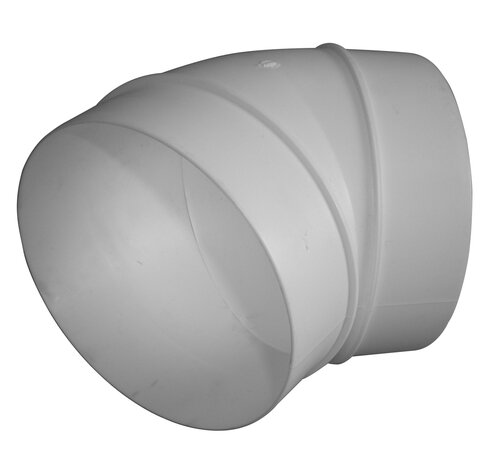

Upmann Bogen 45° DN 100, weiß – der strömungsgünstige Richtungswechsel

45° statt 90° – das ist der eigentliche Grund für diesen Artikel, und er hat mit der Leistung Ihrer Lüftungsanlage zu tun. Jede Umlenkung kostet Druck: Die Luft muss die Richtung wechseln, verwirbelt dabei und bremst. Bei einem 90°-Bogen geschieht das abrupt, bei einem 45°-Bogen sanft. Zwei 45°-Bögen hintereinander führen um dieselbe Ecke wie ein 90°-Bogen – aber mit deutlich weniger Widerstand. Wo der Platz es zulässt, ist das die bessere Lösung; bei langen Leitungen mit mehreren Richtungswechseln wird der Unterschied hör- und messbar.

Der zweite Anwendungsfall ist der schräge Versatz. Wenn Gerätestutzen und Wanddurchführung nicht fluchten, aber auch nicht im rechten Winkel zueinander stehen – der häufigste Fall hinter Küchenzeilen und in Installationsschächten –, lässt sich der Versatz mit zwei 45°-Bögen sauber überbrücken. Ein 90°-Bogen kann das nicht.

Ein weiterer Praxishinweis: Ein Bogen direkt am Ventilator ist ungünstiger als einer weiter hinten in der Leitung. Der Ventilator schiebt die Luft ungeordnet heraus; trifft sie sofort auf eine Umlenkung, verwirbelt sie zusätzlich. Ein gerades Rohrstück von zwei bis drei Durchmessern Länge vor dem ersten Bogen zahlt sich aus.

DN 100 ist der Standarddurchmesser von Abluftleitungen im Wohnungsbau. Farbe: weiß.

Produktmerkmale:

• Produktname: Upmann Bogen 45°
• Marke: Upmann
• Nennweite: DN 100
• Winkel: 45°
• Farbe: weiß
• Gewicht: ca. 0,14 kg

Produktdetails:

• Artikelnummer: 74999
• Herstellernummer: 66874
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Weniger Druckverlust: Sanfte Umlenkung statt abruptem Richtungswechsel.
• Zwei Stück ersetzen einen 90°-Bogen – strömungsgünstiger bei gleicher Wirkung.
• Für schrägen Versatz: Das, was ein 90°-Bogen nicht kann.
• Leiser: Weniger Verwirbelung bedeutet weniger Strömungsgeräusch.
• Standard-Nennweite: DN 100, das gängigste Maß im Wohnungsbau.

Anwendungsbereich:

Strömungsgünstige Richtungswechsel in Abluftleitungen DN 100, Überbrückung schrägen Versatzes zwischen Gerät und Wanddurchführung, lange Leitungswege mit mehreren Umlenkungen, Dunstabzug und Wohnraumlüftung.

Verwendungshinweise:

• Zwei 45°-Bögen statt eines 90°-Bogens einplanen, wo der Platz es zulässt.
• Nicht direkt an den Ventilator setzen – zwei bis drei Rohrdurchmesser gerade Strecke davor einplanen.
• Verbindungen abdichten – Klebeband oder Dichtband; gesteckt allein ist es nicht luftdicht.
• Anzahl der Bögen gering halten – auch sanfte Umlenkungen summieren sich.
• Rohrenden entgraten – ein scharfer Grat verkantet in der Steckverbindung.

90°-Bögen in DN 100 und DN 125 sowie Verbinder und Reduzierstücke führen wir ebenfalls.
