CONNEX-ANSCHLUß DN 200/160 90 GRAD

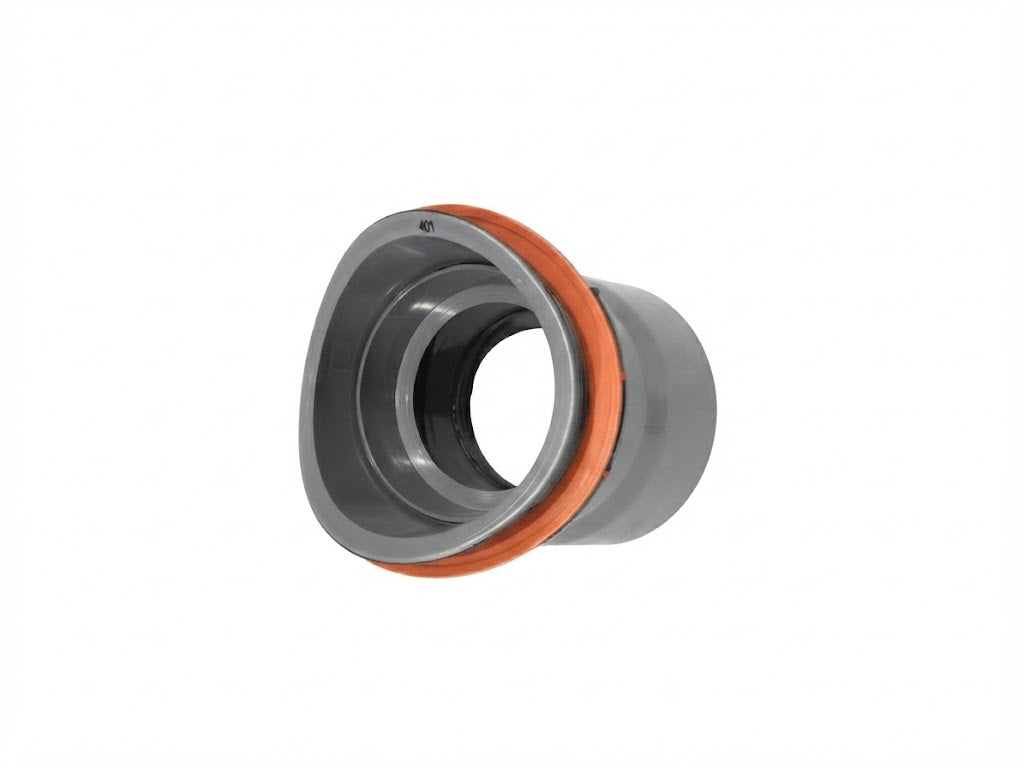

Funke CONNEX-Anschluss DN 200/160, 90° – für Innendurchmesser 181–191 mm

Der CONNEX-Anschluss bindet eine Hausanschlussleitung nachträglich in einen bestehenden Kanal ein – ohne dass dafür ein Rohrstück des Hauptstrangs ausgebaut werden müsste. Der Kanal wird angebohrt, das Anschlussstück eingesetzt, die neue DN-160-Leitung angeschlossen.

Das integrierte Kugelgelenk ist der eigentliche Clou: Die angeschlossene Leitung lässt sich in einem Bereich von 0° bis 11° schwenken. Auf der Baustelle heißt das: Die Grabenrichtung muss nicht exakt stimmen, und ein kleiner Höhenversatz lässt sich ausgleichen, ohne zusätzliche Bögen zu setzen.

Worauf es bei der Auswahl ankommt – und das ist entscheidend: Maßgeblich ist nicht die Nennweite allein, sondern der tatsächliche Innendurchmesser des vorhandenen Hauptrohrs. Der fällt je nach Werkstoff und Rohrreihe auch bei gleicher DN unterschiedlich aus. Diese Ausführung deckt 181 bis 191 mm ab. Messen Sie im Zweifel nach oder fragen Sie uns – ein Anschlussstück für den falschen Innendurchmesser wird nicht dicht.

Der CONNEX-Anschluss ist für dünnwandige Kanalrohre ausgelegt. Für dickwandige Rohre aus Beton, Stahlbeton oder Steinzeug ab 30 mm Wanddicke gibt es stattdessen das FABEKUN-Sattelstück.

Produktmerkmale:

• Produktname: Funke CONNEX-Anschluss
• Marke: Funke Kunststoffe
• Herstellernummer: CO201.191
• Hauptrohr: DN 200, Innendurchmesser 181–191 mm
• Anschluss: DN 160, 90°
• Kugelgelenk: Schwenkbereich 0–11°
• Geeignet für: dünnwandige Kanalrohre

Produktdetails:

• Artikelnummer: 866756
• Gewicht: ca. 1,8 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kein Rohrausbau nötig: Der Kanal wird angebohrt, nicht aufgetrennt.
• Kugelgelenk 0–11°: Gleicht Grabenrichtung und Höhenversatz aus.
• Auch nachträglich: Der Hausanschluss kann Jahre später kommen.
• Definierter Einsatzbereich: 181–191 mm Innendurchmesser.
• Leicht zu handhaben: 1,8 kg statt eines schweren Formstücks.

Anwendungsbereich:

Nachträgliche Hausanschlüsse an bestehende Kanäle, seitliche Zuläufe, Erschließung zusätzlicher Gebäude sowie Neuanschlüsse im Tiefbau.

Verwendungshinweise:

• Innendurchmesser des Hauptrohrs vor der Bestellung prüfen – die Nennweite allein genügt nicht.
• Wandstärke prüfen: Bei dickwandigen Beton-, Stahlbeton- oder Steinzeugrohren gehört das FABEKUN-Sattelstück hin.
• Kernbohrung sauber und rechtwinklig ausführen – die Dichtung liegt an der Bohrungswand an.
• Bohrkern vollständig entnehmen – ein Rest im Kanal wird zur Ablagerungsstelle.
• Nach dem Einbau auf Dichtheit prüfen, bevor der Graben verfüllt wird.

Anbohren statt auftrennen – und das Kugelgelenk verzeiht den Rest.
