CONNEX-ANSCHLUß DN 250/160 90 GRAD

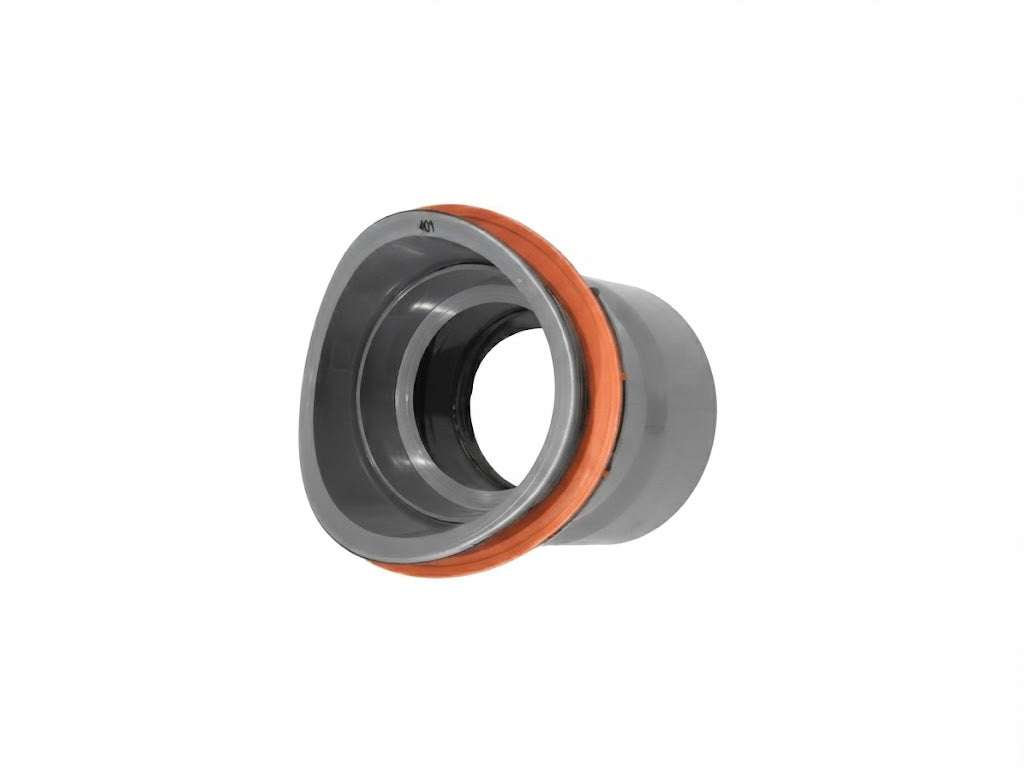

Funke CONNEX-Anschluss DN 250/160, 90° – für Innendurchmesser 228–242 mm

Der CONNEX-Anschluss bindet eine Hausanschlussleitung nachträglich in einen bestehenden Kanal ein – ohne dass dafür ein Rohrstück des Hauptstrangs ausgebaut werden müsste. Der Kanal wird angebohrt, das Anschlussstück eingesetzt, die neue DN-160-Leitung angeschlossen.

Das integrierte Kugelgelenk erlaubt es, die angeschlossene Leitung in einem Bereich von 0° bis 11° zu schwenken. Auf der Baustelle heißt das: Die Grabenrichtung muss nicht exakt stimmen, und ein kleiner Höhenversatz lässt sich ausgleichen, ohne zusätzliche Bögen zu setzen.

Worauf es bei der Auswahl ankommt: Maßgeblich ist nicht die Nennweite allein, sondern der tatsächliche Innendurchmesser des vorhandenen Hauptrohrs – der fällt je nach Werkstoff und Rohrreihe auch bei gleicher DN unterschiedlich aus. Diese Ausführung deckt 228 bis 242 mm ab. Messen Sie im Zweifel nach oder fragen Sie uns.

Der CONNEX-Anschluss ist für dünnwandige Kanalrohre ausgelegt. Für dickwandige Rohre aus Beton, Stahlbeton oder Steinzeug ab 30 mm Wanddicke gibt es stattdessen das FABEKUN-Sattelstück.

Produktmerkmale:

• Produktname: Funke CONNEX-Anschluss
• Marke: Funke Kunststoffe
• Herstellernummer: CO253.242
• Hauptrohr: DN 250, Innendurchmesser 228–242 mm
• Anschluss: DN 160, 90°
• Kugelgelenk: Schwenkbereich 0–11°
• Geeignet für: dünnwandige Kanalrohre

Produktdetails:

• Artikelnummer: 866757
• Gewicht: ca. 1,8 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kein Rohrausbau nötig: Der Kanal wird angebohrt, nicht aufgetrennt.
• Kugelgelenk 0–11°: Gleicht Grabenrichtung und Höhenversatz aus.
• Auch nachträglich: Der Hausanschluss kann Jahre später kommen.
• Definierter Einsatzbereich: 228–242 mm Innendurchmesser.
• Leicht zu handhaben: 1,8 kg statt eines schweren Formstücks.

Anwendungsbereich:

Nachträgliche Hausanschlüsse an bestehende Kanäle, seitliche Zuläufe, Erschließung zusätzlicher Gebäude sowie Neuanschlüsse im Tiefbau.

Verwendungshinweise:

• Innendurchmesser des Hauptrohrs vor der Bestellung prüfen – die Nennweite allein genügt nicht.
• Wandstärke prüfen: Bei dickwandigen Beton-, Stahlbeton- oder Steinzeugrohren gehört das FABEKUN-Sattelstück hin.
• Kernbohrung sauber und rechtwinklig ausführen.
• Bohrkern vollständig entnehmen – ein Rest im Kanal wird zur Ablagerungsstelle.
• Nach dem Einbau auf Dichtheit prüfen, bevor der Graben verfüllt wird.

Anbohren statt auftrennen – und das Kugelgelenk verzeiht den Rest.
