CONNEX-ANSCHLUß DN 400/160 90 GRAD

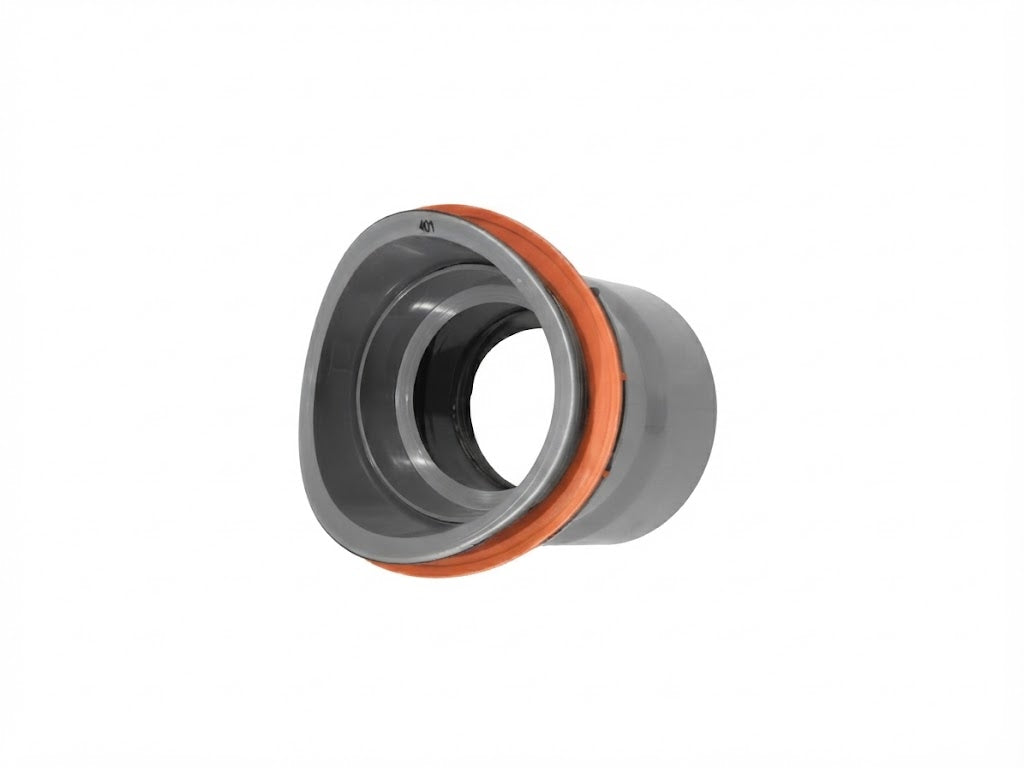

Funke CONNEX-Anschluss DN 400/160, 90° – für Innendurchmesser 362–380 mm

Bitte auf den Innendurchmesser achten: Von diesem Anschlussstück gibt es zwei Ausführungen für DN 400, die sich äußerlich gleichen und im Titel gleich heißen. Sie unterscheiden sich allein im abgedeckten Innendurchmesser: diese hier passt auf 362 bis 380 mm, die zweite auf 392 bis 412 mm. Ein Anschlussstück für den falschen Innendurchmesser wird nicht dicht – messen Sie vorher nach oder fragen Sie uns.

Warum das überhaupt vorkommt: Der Innendurchmesser eines Kanalrohrs hängt nicht nur an der Nennweite, sondern auch am Werkstoff und an der Rohrreihe. Zwei Rohre mit derselben DN 400 können innen 30 mm auseinanderliegen.

Was der CONNEX-Anschluss leistet: Er bindet eine Hausanschlussleitung nachträglich in einen bestehenden Kanal ein, ohne dass ein Rohrstück des Hauptstrangs ausgebaut werden muss – der Kanal wird angebohrt, das Stück eingesetzt. Das integrierte Kugelgelenk erlaubt einen Schwenkbereich von 0° bis 11°, sodass Grabenrichtung und Höhenversatz nicht exakt stimmen müssen.

Ausgelegt ist er für dünnwandige Kanalrohre; für dickwandige Beton-, Stahlbeton- oder Steinzeugrohre ab 30 mm Wanddicke gibt es das FABEKUN-Sattelstück.

Produktmerkmale:

• Produktname: Funke CONNEX-Anschluss
• Marke: Funke Kunststoffe
• Herstellernummer: CO403.380
• Hauptrohr: DN 400, Innendurchmesser 362–380 mm
• Anschluss: DN 160, 90°
• Kugelgelenk: Schwenkbereich 0–11°
• Geeignet für: dünnwandige Kanalrohre

Produktdetails:

• Artikelnummer: 866759
• Gewicht: ca. 2,4 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Passgenau für 362–380 mm: Die kleinere der beiden DN-400-Ausführungen.
• Kein Rohrausbau nötig: Der Kanal wird angebohrt, nicht aufgetrennt.
• Kugelgelenk 0–11°: Gleicht Grabenrichtung und Höhenversatz aus.
• Auch nachträglich: Der Hausanschluss kann Jahre später kommen.
• Leicht zu handhaben: 2,4 kg statt eines schweren Formstücks.

Anwendungsbereich:

Nachträgliche Hausanschlüsse an bestehende Sammelkanäle, seitliche Zuläufe, Erschließung zusätzlicher Gebäude sowie Neuanschlüsse im Tiefbau.

Verwendungshinweise:

• Innendurchmesser messen, nicht schätzen – zwischen den beiden DN-400-Ausführungen liegen nur wenige Millimeter Lücke.
• Wandstärke prüfen: Bei dickwandigen Rohren gehört das FABEKUN-Sattelstück hin.
• Kernbohrung sauber und rechtwinklig ausführen.
• Bohrkern vollständig entnehmen.
• Nach dem Einbau auf Dichtheit prüfen, bevor der Graben verfüllt wird.

362 bis 380 mm – dieser Bereich entscheidet, nicht die DN.
