CONNEX-ANSCHLUß DN 500/160 90 GRAD

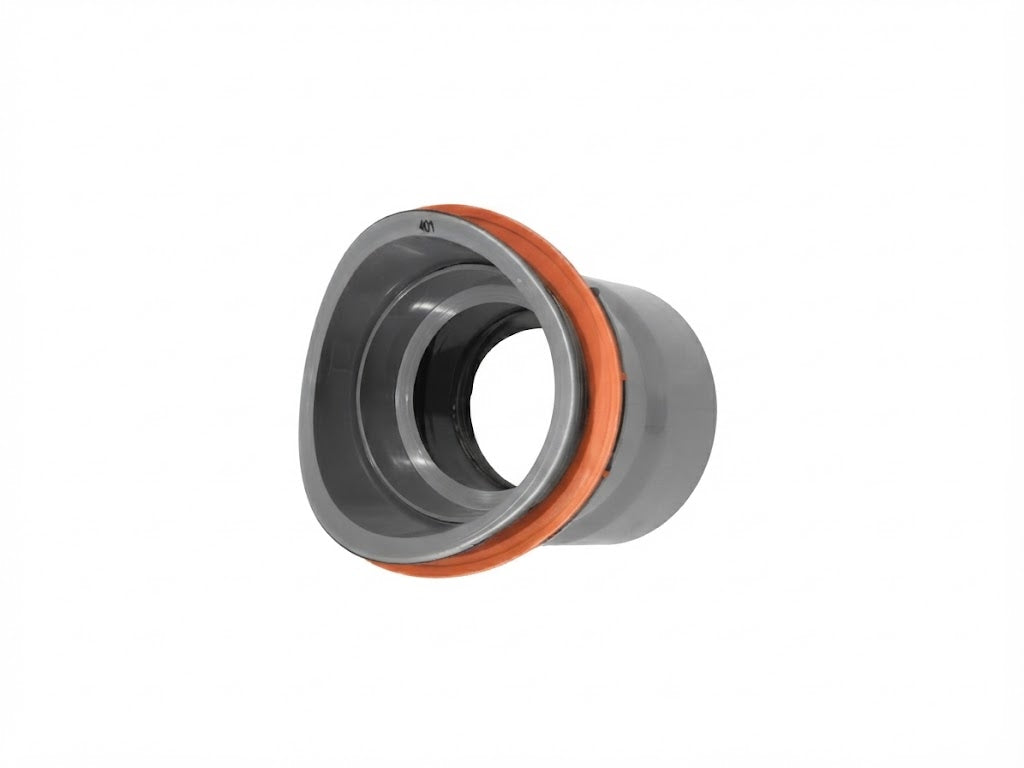

Funke CONNEX-Anschluss DN 500/160, 90° – für Innendurchmesser 453–513 mm

Der CONNEX-Anschluss bindet eine Hausanschlussleitung nachträglich in einen bestehenden Kanal ein – ohne dass dafür ein Rohrstück des Hauptstrangs ausgebaut werden müsste. Bei einem Sammelkanal DN 500 ist das kein Komfort, sondern oft die einzige realistische Option: Ein Rohr dieser Größe auszubauen hieße, den Kanal stillzulegen.

Das integrierte Kugelgelenk erlaubt es, die angeschlossene DN-160-Leitung in einem Bereich von 0° bis 11° zu schwenken – die Grabenrichtung muss nicht exakt stimmen, und ein kleiner Höhenversatz lässt sich ausgleichen.

Diese Ausführung deckt einen besonders weiten Bereich ab: 453 bis 513 mm Innendurchmesser. Maßgeblich ist nämlich nicht die Nennweite allein, sondern der tatsächliche Innendurchmesser des vorhandenen Rohrs – der fällt je nach Werkstoff und Rohrreihe unterschiedlich aus.

Ausgelegt ist der CONNEX-Anschluss für dünnwandige Kanalrohre; für dickwandige Beton-, Stahlbeton- oder Steinzeugrohre ab 30 mm Wanddicke gibt es das FABEKUN-Sattelstück.

Produktmerkmale:

• Produktname: Funke CONNEX-Anschluss
• Marke: Funke Kunststoffe
• Herstellernummer: CO502.513
• Hauptrohr: DN 500, Innendurchmesser 453–513 mm
• Anschluss: DN 160, 90°
• Kugelgelenk: Schwenkbereich 0–11°
• Geeignet für: dünnwandige Kanalrohre

Produktdetails:

• Artikelnummer: 866761
• Gewicht: ca. 2,3 kg
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Kanal bleibt in Betrieb: Anbohren statt Rohrausbau.
• Weiter Einsatzbereich: 453–513 mm Innendurchmesser.
• Kugelgelenk 0–11°: Gleicht Grabenrichtung und Höhenversatz aus.
• Auch nachträglich: Der Hausanschluss kann Jahre später kommen.
• Leicht zu handhaben: 2,3 kg statt eines schweren Formstücks.

Anwendungsbereich:

Nachträgliche Hausanschlüsse an große Sammelkanäle, seitliche Zuläufe, Erschließung zusätzlicher Gebäude sowie Neuanschlüsse im Tiefbau.

Verwendungshinweise:

• Innendurchmesser des Hauptrohrs vor der Bestellung prüfen – die Nennweite allein genügt nicht.
• Wandstärke prüfen: Bei dickwandigen Beton-, Stahlbeton- oder Steinzeugrohren gehört das FABEKUN-Sattelstück hin.
• Kernbohrung sauber und rechtwinklig ausführen.
• Bohrkern vollständig entnehmen – in einem Sammelkanal wird er sonst zur Ablagerungsstelle.
• Nach dem Einbau auf Dichtheit prüfen, bevor der Graben verfüllt wird.

Anbohren statt auftrennen – beim Sammelkanal meist der einzige Weg.
