CU BOGEN 1MU. 45GR. 22MM (1)

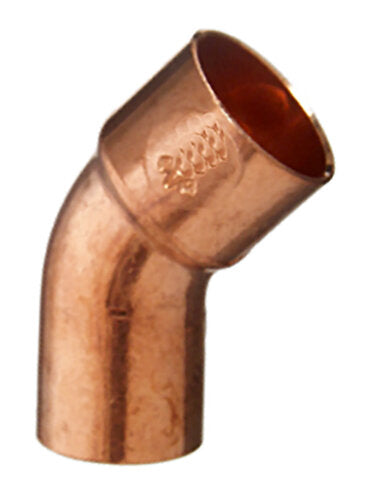

CORNAT Kupfer-Lötbogen 45°, 22 mm, 1 Muffe

Auf der 22-mm-Leitung – der Verteil- und Steigleitung – macht sich der 45°-Bogen am stärksten bezahlt: Hier fließt das meiste Wasser, und hier summieren sich Druckverluste über viele Meter. Zwei 45°-Bögen ergeben einen Richtungswechsel um 90° mit spürbar weniger Widerstand als ein einzelner Winkel – und mit deutlich weniger Strömungsgeräusch, was bei Steigleitungen durch Wohnräume kein Nebenaspekt ist.

Der zweite Einsatzfall ist der Versprung: Mit zwei 45°-Bögen lässt sich die Leitung seitlich versetzen, um an einem Balken, einer Abwasserleitung oder einer Steigzone vorbeizukommen.

„1 Muffe“ (Innen/Außen) heißt: Eine Seite nimmt das Rohr auf, die andere ist selbst ein Spitzende – zwei solche Bögen lassen sich direkt ineinanderstecken.

Produktmerkmale:

• Produktname: CORNAT Kupfer-Lötbogen 45°
• Marke: Cornat (Conmetall Meister)
• Herstellernummer: T504022
• Nennweite: 22 mm
• Ausführung: 1 Muffe, Innen/Außen
• Winkel: 45°
• Werkstoff: Kupfer

Produktdetails:

• Artikelnummer: 678121
• EAN: 4035300478903
• Gewicht: ca. 27 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Strömungsgünstigster Richtungswechsel: Zwei 45° statt einem 90° kosten weniger Druck.
• Auf der Hauptleitung besonders wirksam: Hier fließt das meiste Wasser.
• Leiser: Flache Umlenkung erzeugt weniger Strömungsgeräusch.
• Für den Versprung: Leitung versetzen, ohne rechtwinklig zu werden.
• Spitzende an einer Seite: Zwei Bögen lassen sich direkt ineinanderstecken.

Anwendungsbereich:

Versprung und flache Richtungswechsel in Verteil- und Steigleitungen, strömungsoptimierte Trinkwasserinstallation, geräuscharme Leitungsführung sowie Umführung von Balken und vorhandenen Leitungen.

Verwendungshinweise:

• Rohr rechtwinklig ablängen, entgraten und blank putzen.
• Flussmittel sparsam und nur außen auf das Rohrende auftragen.
• Weichlöten ist in der Trinkwasserinstallation bis 28 mm zulässig; Heizungsleitungen werden üblicherweise hartgelötet.
• Wasserbeschaffenheit prüfen: Nach DIN 50930-6 ist Kupfer für Trinkwasser erst ab pH 7,4 uneingeschränkt zulässig.
• Fließregel beachten: In Fließrichtung darf nach Kupfer kein verzinktes Stahlrohr folgen.

Der 45°-Bogen ist die leise und druckschonende Art, die Richtung zu wechseln.
