CU WINKEL 1MU. 90GR. 22MM (1)

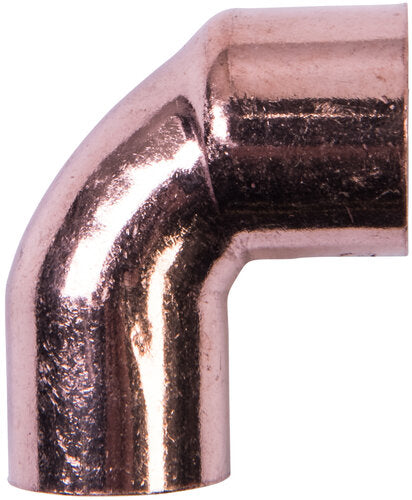

CORNAT Kupfer-Lötwinkel 90°, 22 mm, 1 Muffe

Winkel oder Bogen? Der Winkel hat eine scharfe 90°-Ecke und baut dadurch sehr kurz – er passt dort, wo ein Bogen mit seinem weiten Radius nicht mehr hinkommt: dicht an der Wand, im engen Schacht, unmittelbar am Abzweig einer Steigleitung. Der Bogen ist dafür strömungsgünstiger.

In 22 mm – der Dimension der Verteil- und Steigleitungen – ist der Winkel die Wahl für beengte Durchbrüche und Schachteinbauten, wo der größere Bogenradius schlicht nicht unterzubringen ist.

„1 Muffe“ (Innen/Außen) heißt: Eine Seite nimmt das Rohr auf, die andere ist selbst ein Spitzende und steckt in den nächsten Fitting – Weiterbauen ohne Zwischenrohr.

Produktmerkmale:

• Produktname: CORNAT Kupfer-Lötwinkel 90°
• Marke: Cornat (Conmetall Meister)
• Herstellernummer: T509222
• Nennweite: 22 mm
• Ausführung: 1 Muffe, Innen/Außen
• Winkel: 90°, kurzer Radius
• Werkstoff: Kupfer

Produktdetails:

• Artikelnummer: 678137
• EAN: 4035300479092
• Gewicht: ca. 32 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Baut sehr kurz: Passt dort, wo der Bogen zu viel Platz braucht.
• 22 mm: Die Nennweite für Verteil- und Steigleitungen.
• Spitzende an einer Seite: Direktes Weiterbauen ohne Zwischenrohr.
• Kapillarlötung: Die Verbindung ist so fest wie das Rohr selbst.
• Cornat-Qualität: Maßhaltige Muffen für einen gleichmäßigen Kapillarspalt.

Anwendungsbereich:

Enge Richtungswechsel in Verteil- und Steigleitungen, Leitungsführung in Schacht und Vorwand, Kellerverteilungen sowie Erweiterung bestehender Kupferinstallationen.

Verwendungshinweise:

• Wo Platz ist, ist der Bogen die bessere Wahl – gerade auf der Hauptleitung kostet der Winkel spürbar mehr Druck.
• Rohr rechtwinklig ablängen, entgraten und blank putzen.
• Flussmittel sparsam und nur außen auf das Rohrende auftragen.
• Weichlöten ist in der Trinkwasserinstallation bis 28 mm zulässig; Heizungsleitungen werden üblicherweise hartgelötet.
• Wasserbeschaffenheit prüfen: Nach DIN 50930-6 ist Kupfer für Trinkwasser erst ab pH 7,4 uneingeschränkt zulässig.

Der Winkel dreht auf engstem Raum – der Bogen dreht strömungsgünstig.
