DELTA-GEO DRAIN QUATTRO 12,5X2M

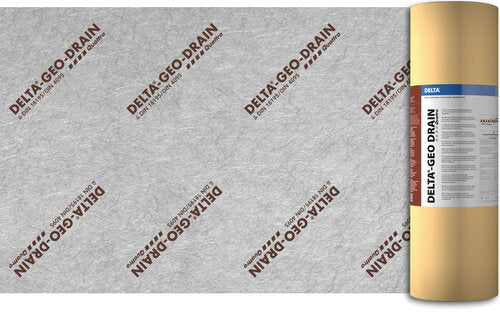

DELTA®-GEO DRAIN QUATTRO Schutz- und Dränsystem, 12,50 × 2,00 m

Die GEO DRAIN QUATTRO ist die vollwertige Flächendränage nach DIN 4095 – dort, wo eine bloße Noppenbahn nicht mehr genügt. Ihr Name kommt von den vier Lagen: perforierte Gleitfolie, Dränvlies, Noppenbahn und kaschiertes Geotextil. Jede Lage hat eine Aufgabe, und die entscheidende ist die Gleitfolie auf der Wandseite: Sie nimmt die Setzungsbewegungen des Verfüllmaterials auf, sodass diese nicht als Schubkraft auf die Abdichtung wirken – der Grund, warum das System auch auf druckempfindlichen Bitumendickbeschichtungen eingesetzt werden darf.

Die Leistungsdaten: Einbautiefe bis 10 m, Wasserableitvermögen 2,4 l/(s·m) selbst in 10 m Tiefe, Noppenhöhe rund 10 mm. Die Bahn ist CE-gekennzeichnet nach DIN EN 13252 und erfüllt DIN 4095 und DIN 18533; die Lebensdauer ist mit bis zu 100 Jahren nachgewiesen. Die glatte Überlappungskante mit integrierter Klebezone verbindet die Bahnen so, dass an der Naht kein Verfüllmaterial eindringt.

Produktmerkmale:

• Produktname: DELTA®-GEO DRAIN QUATTRO
• Marke: Dörken
• Herstellernummer: 06602245
• Aufbau: vierlagig – Gleitfolie, Dränvlies, Noppenbahn, Geotextil
• Einbautiefe: bis 10 m
• Wasserableitvermögen: 2,4 l/(s·m) bei 10 m Einbautiefe
• Noppenhöhe: ca. 10 mm
• Normbezug: DIN EN 13252, DIN 4095, DIN 18533
• Rollenmaß: 12,50 × 2,00 m = 25 m²

Produktdetails:

• Artikelnummer: 83057
• EAN: 4004552401403
• Gewicht: ca. 22 kg je Rolle
• Verkaufseinheit: je Rolle (25 m²)

Vorteile im Überblick:

• Erfüllt DIN 4095 vollständig: Wo eine Dränage gefordert ist, ist das der Nachweis.
• Gleitfolie schützt die Abdichtung: Setzungen des Verfüllmaterials greifen sie nicht an.
• Bis 10 m Einbautiefe: Auch für tiefe Baugruben und mehrgeschossige Untergeschosse.
• Selbstklebende Überlappungskante: Saubere Naht, kein Erdeintrag zwischen die Bahnen.
• Bis zu 100 Jahre nachgewiesene Lebensdauer.
• Ersetzt die Kiespackung: Kein Dränkies, kein separates Filtervlies.

Anwendungsbereich:

Flächendränage nach DIN 4095 an erdberührten Bauteilen, Kelleraussenwände mit druckempfindlicher Abdichtung, tiefe Baugruben bis 10 m sowie waagerechte Anwendungen über druckempfindlichen Untergründen.

Verwendungshinweise:

• Geotextil zum Erdreich: Das Vlies filtert nur, wenn es außen liegt.
• Die Dränage braucht einen Ablauf: Unten muss eine Dränleitung liegen, die das Wasser aufnimmt – sonst staut es sich trotz aller Leistungsdaten.
• Klebezone sauber und trocken halten, damit die Überlappung wirklich schließt.
• Oberen Rand mit einem Abschlussprofil abdecken.
• Wo 7 m Einbautiefe genügen, ist die dreilagige DELTA®-X DRAIN die wirtschaftlichere Wahl.

Die QUATTRO ist die Dränbahn für den Fall, in dem die Norm eine Dränage verlangt.
