FLACHROHR WEISS 100 1 M M. MUFFE

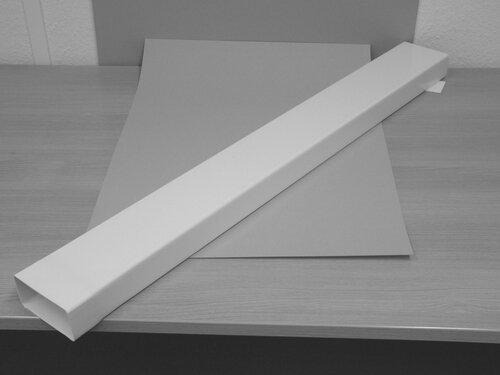

Upmann Flachkanal System 100, 1 m mit Muffe, weiß – 110 × 53 mm

Der Flachkanal löst ein Platzproblem, das jeder aus der Küche kennt. Ein rundes DN-100-Rohr braucht gut zehn Zentimeter Bauhöhe – hinter einem Hängeschrank, in einer abgehängten Decke oder über einer Dunstabzugshaube ist die schlicht nicht vorhanden. Dieser Kanal misst 110 × 53 mm und braucht damit nur gut die halbe Höhe, bietet aber denselben Luftquerschnitt. Genau dafür gibt es Flachkanalsysteme.

Die Leistungsangabe des Systems liegt bei bis zu 300 m³/h – das deckt gängige Dunstabzugshauben und Wohnraumventilatoren ab. Die Wandstärke beträgt 2 mm; das Material ist formstabil genug, um frei tragend zwischen zwei Haltepunkten zu spannen, ohne durchzuhängen wie ein Schlauch.

Die Muffe ist der praktische Punkt bei diesem Artikel. Ein Kanalende ist bereits als Muffe ausgeführt – das nächste Rohr oder Formstück wird direkt eingesteckt. Das spart bei jedem Meter einen Verbinder und eine Dichtstelle. Mit Muffe misst der Kanal an dieser Stelle 114 × 58 mm; rechnen Sie das ein, wenn der Kanal durch eine enge Öffnung geführt wird.

Zur Temperaturbeständigkeit: Die Formteile dieses Systems aus Polypropylen sind bis rund ±90 °C einsetzbar, Rundrohre aus PVC bis rund ±70 °C – für Küchenabluft also ausreichend bemessen.

Produktmerkmale:

• Produktname: Upmann Flachkanal System 100 mit Muffe
• Marke: Upmann
• Maße: 110 × 53 mm (mit Muffe 114 × 58 mm)
• Länge: 1 m
• Volumenstrom: bis 300 m³/h | Wandstärke: 2 mm
• Farbe: weiß

Produktdetails:

• Artikelnummer: 74986
• Herstellernummer: 66851
• Gewicht: ca. 0,69 kg
• Verkaufseinheit: je Stück (1 m)

Vorteile im Überblick:

• Nur 53 mm Bauhöhe: Passt hinter Hängeschränke und in abgehängte Decken.
• Muffe integriert: Spart je Meter einen Verbinder und eine Dichtstelle.
• Bis 300 m³/h: Deckt gängige Dunstabzugshauben ab.
• 2 mm Wandstärke: Formstabil, hängt nicht durch wie ein Schlauch.
• Systemreihe: Bögen, Verbinder, Übergangs- und Umlenkstücke passend erhältlich.

Anwendungsbereich:

Abluftführung von Dunstabzugshauben hinter Hängeschränken, Leitungen in abgehängten Decken und Vorwandinstallationen, Bad- und WC-Entlüftung bei begrenzter Bauhöhe, Küchenzeilen und Einbaumöbel.

Verwendungshinweise:

• Muffenmaß 114 × 58 mm einrechnen, wenn der Kanal durch eine enge Öffnung geführt wird.
• Mit Haltebügeln fixieren – ein frei liegender Kanal klappert bei laufendem Lüfter.
• Verbindungen abdichten – gesteckt allein sind sie nicht luftdicht.
• Systemteile verwenden – Flachkanalmaße verschiedener Hersteller sind nicht kompatibel.
• Leichtes Gefälle nach außen vorsehen – so läuft Kondenswasser ab.

Flachkanal in System 125, Bögen, Verbinder, Haltebügel sowie Übergangs- und Umlenkstücke führen wir ebenfalls.
