FLACHROHRBOGEN WEISS SENKR. 100

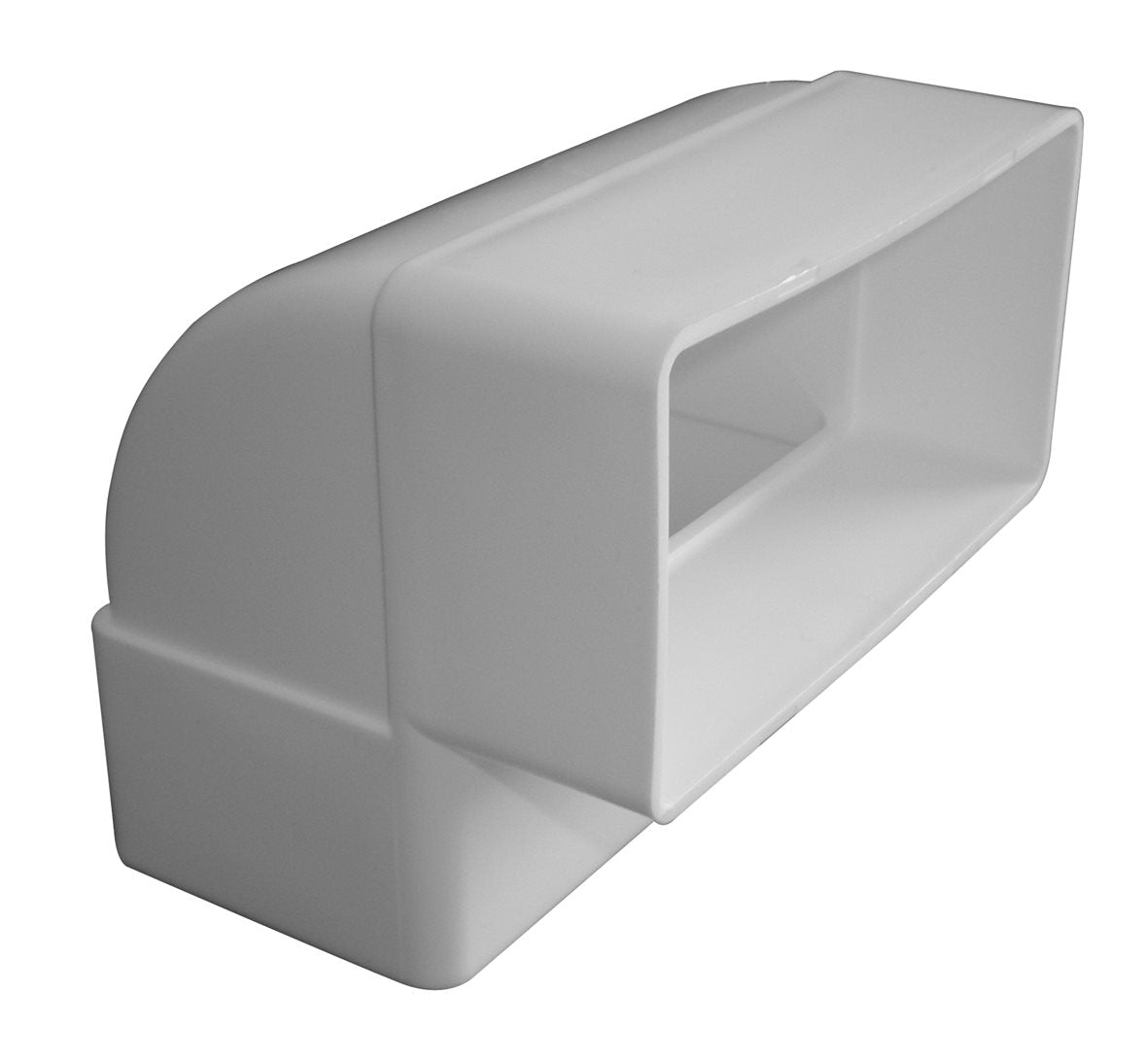

Upmann Flachkanalbogen 90° senkrecht, System 100, weiß

„Waagerecht“ und „senkrecht“ sind bei Flachkanalbögen keine Einbaulage, sondern zwei verschiedene Bauteile – und die Verwechslung ist der häufigste Fehlkauf im ganzen Flachkanalsystem. Ein Flachkanal hat eine breite und eine schmale Seite. Der senkrechte Bogen führt ihn aus seiner breiten Ebene heraus: Der Kanal läuft flach an der Decke und knickt nach unten ab – oder läuft an der Wand entlang und geht nach hinten weg. Der waagerechte Bogen bleibt dagegen in der Ebene und wechselt nur nach links oder rechts.

Die einfachste Merkregel: Soll der Kanal von der Decke nach unten oder von der Wand weg abknicken, brauchen Sie diesen senkrechten Bogen. Bleibt er flach an der Fläche liegen und wechselt nur die Himmelsrichtung, ist es der waagerechte.

Der typische Einsatzfall ist der Anschluss an die Dunstabzugshaube: Der Kanal läuft flach unter der Decke oder hinter den Hängeschränken und muss nach unten auf den Haubenstutzen kommen. Genau diesen Knick macht der senkrechte Bogen.

Ein Punkt, der die Anlagenleistung beeinflusst: Jede Umlenkung kostet Druck. Halten Sie die Zahl der Bögen gering und setzen Sie keinen direkt an den Ventilator – ein gerades Kanalstück davor zahlt sich aus.

Dieser Bogen gehört zum System 100 mit den Kanalmaßen 110 × 53 mm, ausgelegt bis 300 m³/h. System 100 und System 125 passen nicht zusammen.

Produktmerkmale:

• Produktname: Upmann Flachkanalbogen senkrecht
• Marke: Upmann
• System: System 100 (Kanal 110 × 53 mm)
• Umlenkung: 90° aus der breiten Kanalebene heraus
• Farbe: weiß | Gewicht: ca. 0,07 kg

Produktdetails:

• Artikelnummer: 74991
• Herstellernummer: 66863
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Knick nach oben oder unten: Der Weg von der Decke zum Haubenstutzen.
• Kompakt: Umlenkung über die schmale Kanalseite – baut klein.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 100.
• Formstabil: Behält den Querschnitt über die Umlenkung.
• Sehr leicht: 70 g – belastet die Kanalführung nicht.

Anwendungsbereich:

Anschluss von Flachkanälen System 100 an Dunstabzugshauben, Richtungswechsel von der Decke nach unten, Übergang von der Wand in die Fläche, Abluftführung hinter Hängeschränken und in abgehängten Decken.

Verwendungshinweise:

• Vor der Bestellung die Umlenkrichtung prüfen – waagerecht und senkrecht sind nicht austauschbar.
• Anzahl der Bögen gering halten – jeder kostet Förderleistung.
• Nicht direkt an den Ventilator setzen – ein gerades Kanalstück davor einplanen.
• Verbindungen abdichten – gesteckt allein sind sie nicht luftdicht.
• Bogen beidseitig abstützen – an Umlenkungen hängt das meiste Gewicht.

Den waagerechten Bogen, Flachkanäle, Verbinder sowie Übergangs- und Umlenkstücke führen wir ebenfalls.
