FLACHROHRBOGEN WEISS WAAGER. 100

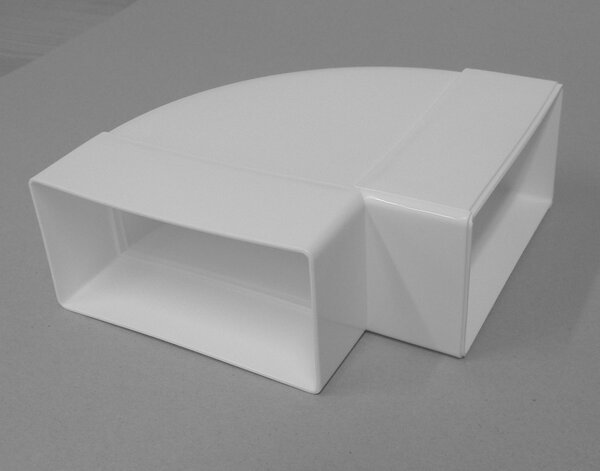

Upmann Flachkanalbogen 90° waagerecht, System 100, weiß

„Waagerecht“ und „senkrecht“ sind bei Flachkanalbögen keine Einbaulage, sondern zwei verschiedene Bauteile – und die Verwechslung ist der häufigste Fehlkauf im ganzen Flachkanalsystem. Ein Flachkanal hat eine breite und eine schmale Seite. Der waagerechte Bogen führt ihn innerhalb seiner breiten Ebene um die Ecke: Der Kanal liegt flach an der Decke oder hinter dem Hängeschrank und geht nach links oder rechts. Der senkrechte Bogen führt ihn dagegen aus dieser Ebene heraus – nach oben oder unten.

Die einfachste Merkregel: Bleibt der Kanal flach an der Fläche liegen und wechselt nur die Himmelsrichtung, brauchen Sie diesen waagerechten Bogen. Soll er von der Decke nach unten oder von der Wand weg abknicken, ist es der senkrechte.

Dass es sich um zwei wirklich verschiedene Teile handelt, zeigt schon das Gewicht: Dieser Bogen wiegt 100 Gramm, der senkrechte nur 70. Der Grund ist Geometrie – die Umlenkung über die breite Kanalseite hinweg braucht mehr Radius und damit mehr Material als die über die schmale.

Ein Punkt, der die Anlagenleistung beeinflusst: Jede Umlenkung kostet Druck. Halten Sie die Zahl der Bögen gering und setzen Sie keinen direkt an den Ventilator – ein gerades Kanalstück davor zahlt sich aus.

Dieser Bogen gehört zum System 100 mit den Kanalmaßen 110 × 53 mm, ausgelegt bis 300 m³/h. System 100 und System 125 passen nicht zusammen.

Produktmerkmale:

• Produktname: Upmann Flachkanalbogen waagerecht
• Marke: Upmann
• System: System 100 (Kanal 110 × 53 mm)
• Umlenkung: 90° in der breiten Kanalebene
• Farbe: weiß | Gewicht: ca. 0,10 kg

Produktdetails:

• Artikelnummer: 74990
• Herstellernummer: 66860
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Richtungswechsel in der Fläche: Der Kanal bleibt flach anliegend.
• Systempassung: Maßgenau zum Upmann-Flachkanal System 100.
• Formstabil: Behält den Querschnitt über die Umlenkung.
• Leicht: 100 g – belastet die Kanalführung nicht.
• Weiß: Passt farblich zum übrigen Flachkanalsystem.

Anwendungsbereich:

Richtungswechsel von Flachkanälen System 100 hinter Hängeschränken, entlang von Decken und Vorwandinstallationen, Abluftführung von Dunstabzugshauben, Bad- und WC-Entlüftung bei begrenzter Bauhöhe.

Verwendungshinweise:

• Vor der Bestellung die Umlenkrichtung prüfen – waagerecht und senkrecht sind nicht austauschbar.
• Anzahl der Bögen gering halten – jeder kostet Förderleistung.
• Nicht direkt an den Ventilator setzen – ein gerades Kanalstück davor einplanen.
• Verbindungen abdichten – gesteckt allein sind sie nicht luftdicht.
• Bogen beidseitig abstützen – an Umlenkungen hängt das meiste Gewicht.

Den senkrechten Bogen, Flachkanäle, Verbinder sowie Übergangs- und Umlenkstücke führen wir ebenfalls.
