HAHNSCHEIBEN 23X5X4MM MIT LOCH, 2 STK

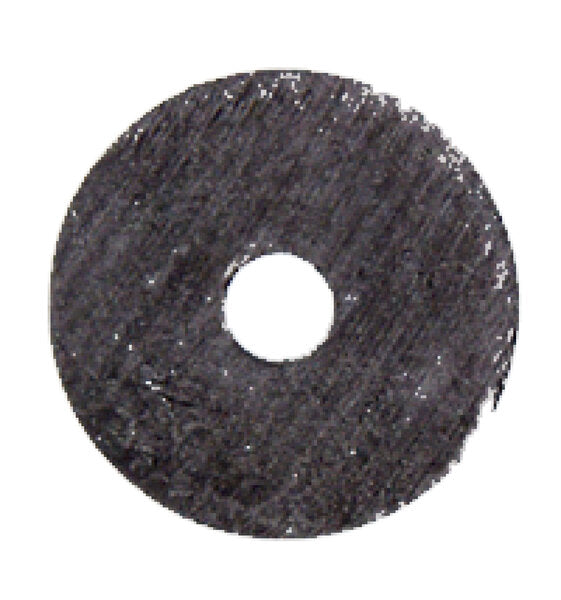

Cornat Hahnscheiben 23 × 5 × 4 mm – 2 Stück, Gummi, mit Loch

⚠️ Bei diesem Maß müssen wir mit einer Warnung anfangen, weil sie sonst untergeht: Diese Scheibe ist 23 × 5 × 4 mm, die nächstgrößere ist 24 × 4 × 5 mm. Die beiden liegen außen nur einen Millimeter auseinander – aber Loch und Stärke sind vertauscht. Die 23er hat das größere Loch (5 mm) und ist mit 4 mm die dünnere; die 24er hat das kleinere Loch und ist dicker. Wer nur den Außendurchmesser vergleicht, greift hier mit hoher Wahrscheinlichkeit daneben – und merkt es erst, wenn das Wasser schon abgestellt ist. Vergleichen Sie also alle drei Maße.

Damit ist auch gesagt, wie eine Hahnscheibe bezeichnet wird: mit drei Maßen, nämlich Außendurchmesser × Innendurchmesser × Stärke. Bei einem O-Ring wäre die erste Zahl der Innendurchmesser – bei einer Hahnscheibe ist sie der Außendurchmesser. Diese Verwechslung begegnet uns oft.

Zur Sache: Die Hahnscheibe sitzt unten am Ventiloberteil und drückt beim Zudrehen auf den Ventilsitz im Armaturenkörper. Wird sie hart, bekommt sie eine Kerbe oder eine bleibende Delle, dichtet sie nicht mehr ab – und dann tropft es aus dem Auslauf, obwohl zugedreht ist. Das 5-mm-Innenmaß ist das Loch: Scheiben mit Mittelloch gehören in Oberteile, bei denen eine Schraube oder ein Zapfen die Scheibe hält. Und dieses Loch sitzt auf genau diesem Zapfen – deshalb ist es ein Passmaß und keine Nebenangabe.

Wo Scheiben dieser Größe sitzen: in größeren Ventilen und Armaturen – Zapf- und Kellerventilen, Außenzapfstellen, Absperrungen in der Hausinstallation. Welche Gewindegröße zu welchem Scheibenmaß gehört, weist der Hersteller nicht aus, und wir wollen es nicht behaupten: Maß am alten Teil nehmen oder die alte Scheibe mitbringen.

⚠️ Der Punkt, der bei großen Ventilen besonders häufig zutrifft: Sehen Sie sich den Ventilsitz an, solange das Oberteil heraus ist, und fahren Sie mit dem Fingernagel über die Sitzfläche. Ist sie glatt und nur verkalkt, reinigen Sie sie. Spüren Sie eine Riefe oder eine ausgewaschene Rille, hat die alte, harte Scheibe den Sitz eingearbeitet – und darauf tropft auch eine nagelneue Scheibe nach wenigen Wochen wieder. Gerade Keller- und Zapfventile sind oft alt und nie gewartet worden. Dann hilft ein Ventilsitzfräser oder ein neues Oberteil – beides führen wir, unter anderem Oberteile mit Handrad und für Schrägsitzventile in 1/2", 3/4" und 1".

⚠️ Zur Temperatur: Der Hersteller gibt diese Scheiben für Heiß- und Kaltwasser bis +70 °C frei. Für den normalen Betrieb ist das reichlich – Warmwasser wird üblicherweise mit 55 bis 60 °C gefahren. Fährt Ihre Anlage eine thermische Desinfektion gegen Legionellen mit deutlich höheren Temperaturen, liegen Sie an der Grenze dieser Freigabe – sprechen Sie uns dann an.

Zwei Handgriffe: Erneuern Sie beide Oberteile einer Zweigriffarmatur zugleich – warm und kalt sind gleich alt; dafür sind zwei Stück in der Packung. Und: Eine Hahnscheibe dichtet stirnseitig durch Anpressung – kein Hanf, kein Dichtband, keine Dichtmasse, und bei Undichtigkeit nicht nachdrehen.

Unsere Größen im Überblick – und bitte alle drei Zahlen lesen:

• 13 × 4 × 4 / 16 × 4 × 4 / 17 × 4 × 4 mm – je 2 Stück
• 20 × 4 × 5 mm – 2 Stück
• 23 × 5 × 4 mm – 2 Stück (diese Ausführung – großes Loch, dünn)
• 24 × 4 × 5 mm – 2 Stück (kleines Loch, dick)
• 28 × 4 × 5 mm – 2 Stück
• Sätze: 13/14/15 mm (je 1), 15/16/17 mm (je 2), 23/24 mm (je 1)

Wenn Sie zwischen 23 und 24 mm unsicher sind, ist der Satz 23/24 mm genau dafür gemacht: Er enthält beide Maße je einmal, und Sie entscheiden am geöffneten Ventil statt im Laden.

Produktmerkmale:

• Produktname: Cornat Hahnscheiben 23 × 5 × 4 mm
• Marke: Cornat | Hersteller-Nr.: TEC380216
• Maße: Außen-Ø 23 mm, Innen-Ø 5 mm, Stärke 4 mm
• Material: Gummi | Ausführung: mit Loch
• Passend für: handelsübliche Armaturen | Temperatur: bis +70 °C, Heiß- und Kaltwasser
• Inhalt: 2 Stück

Produktdetails:

• Artikelnummer: 49561 | EAN: 4035300195053
• Verkaufseinheit: Packung mit 2 Stück

Vorteile im Überblick:

• Alle drei Maße angegeben – hier besonders wichtig.
• 5 mm Loch – das Passmaß zum Haltezapfen.
• Für Zapf-, Keller- und Außenventile.
• Zwei Stück – für zwei Ventile oder eines mit Reserve.
• Satz 23/24 mm für den Fall, dass Sie unsicher sind.

Anwendungsbereich:

Reparatur tropfender größerer Ventile und Armaturen: Zapf- und Kellerventile, Außenzapfstellen, Absperrungen und Zweigriffarmaturen in Wohnhäusern, Werkstätten, Gewerbeobjekten und Außenanlagen.

Verwendungshinweise:

• Alle drei Maße vergleichen – 23 und 24 mm haben Loch und Stärke vertauscht.
• Loch prüfen – es sitzt auf dem Haltezapfen im Oberteil.
• Ventilsitz mit dem Fingernagel prüfen – bei alten Zapfventilen besonders wichtig.
• Kein Hanf, kein Dichtband – die Scheibe dichtet stirnseitig.
• Bei ausgewaschenem Sitz Ventilsitzfräser oder neues Oberteil verwenden.

Hahnscheiben in neun weiteren Maßen, den Satz 23/24 mm, Oberteile mit Handrad und für Schrägsitzventile in 1/2", 3/4" und 1", Ventilsitzfräser und Armaturenfett führen wir ebenfalls.
