HT-DOPPELABZWEIGE NW 75/75-67°

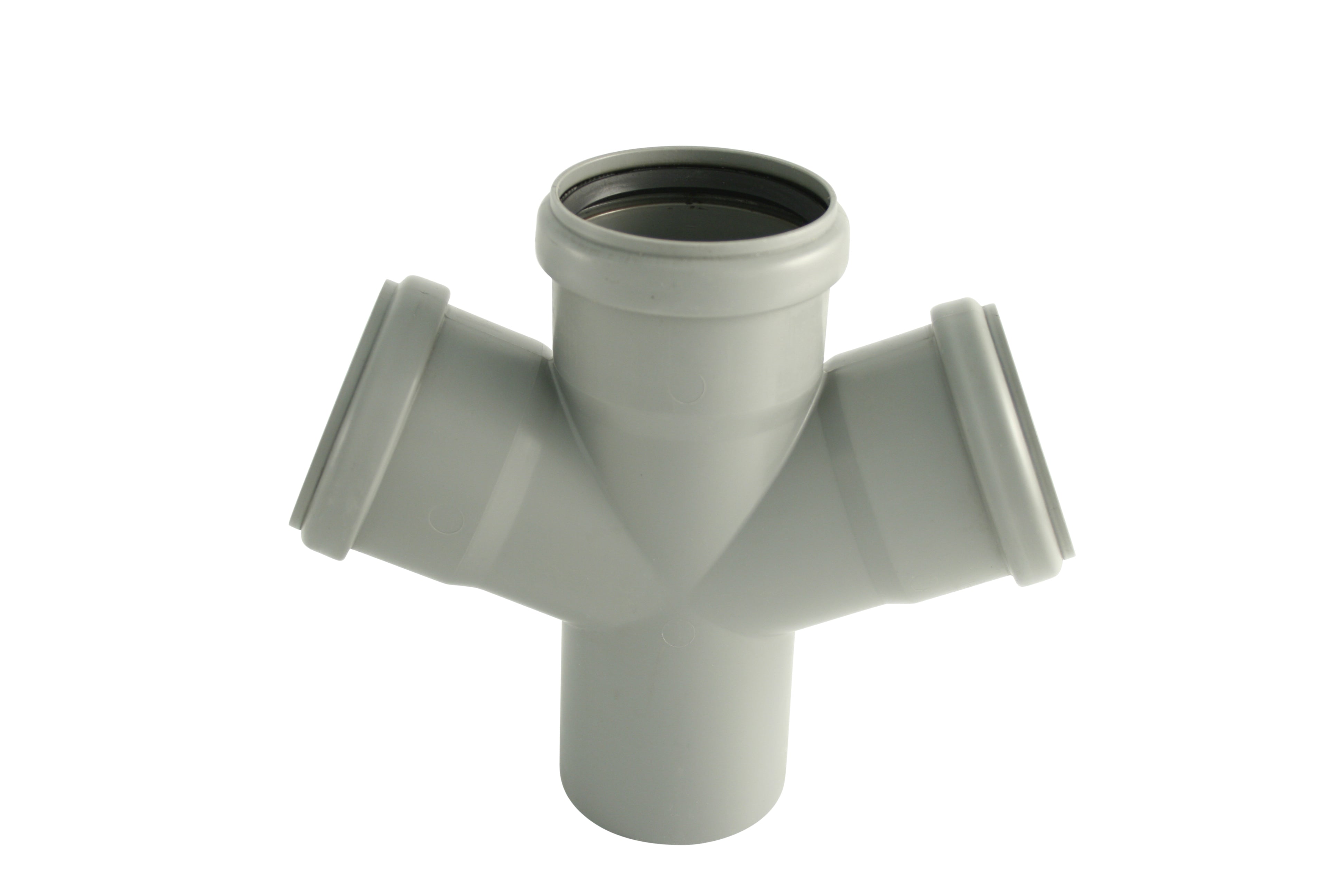

Marley HT-Doppelabzweig DN 75/75, 67°

Der Doppelabzweig hat zwei gegenüberliegende Abgänge in einem Formstück. In DN 75 – der Sammelnennweite – heißt das: An einen senkrechten Strang werden zwei ganze Sammelleitungen auf derselben Höhe angeschlossen. Der klassische Fall sind zwei Rücken an Rücken liegende Bäder, die sich einen Installationsschacht teilen.

Der Gewinn ist Bauhöhe: Zwei Einfachabzweige müssten untereinander sitzen – hier genügt ein einziges Teil, und es entsteht nur eine Muffenverbindung statt zweier.

Eine Einschränkung ist wichtig: Doppelabzweige gehören ausschließlich in die senkrechte Leitung. In einer liegenden Leitung könnte Abwasser aus dem einen Abgang in den gegenüberliegenden gedrückt werden.

Produktmerkmale:

• Produktname: Marley HT-Doppelabzweig
• Marke: Marley Deutschland
• Herstellernummer: 092133
• Nennweiten: Durchgang DN 75, zwei Abgänge DN 75
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Einsatzbereich: Hausentwässerung, senkrechte Leitungen

Produktdetails:

• Artikelnummer: 637523
• EAN: 4002644092133
• Gewicht: ca. 180 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Sammelleitungen, ein Teil: Spart Bauhöhe im Schacht.
• Gleiche Nennweite: Voller Querschnitt in beiden Abgängen.
• 67°: Sanfte Einmündung in den senkrechten Strang.
• Eine Verbindung weniger: Weniger Muffen als zwei Einfachabzweige.
• Steckverbindung: Kein Kleben, kein Werkzeug.

Anwendungsbereich:

Anschluss zweier Rücken an Rücken liegender Bäder an einen gemeinsamen Schacht, Zusammenführung zweier Sammelleitungen in der Senkrechten sowie beengte Schachtverhältnisse.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – liegend könnte Abwasser in den gegenüberliegenden Abgang gedrückt werden.
• Beide Abgänge müssen in Fließrichtung zeigen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nicht benutzte Abgänge sauber verschließen – mit einem Muffenstopfen, nicht behelfsmäßig.

Zwei Bäder, ein Schacht, ein Formstück.
