HT-SCHELLE SCHALLGEDÄMMT DN 110 MIT

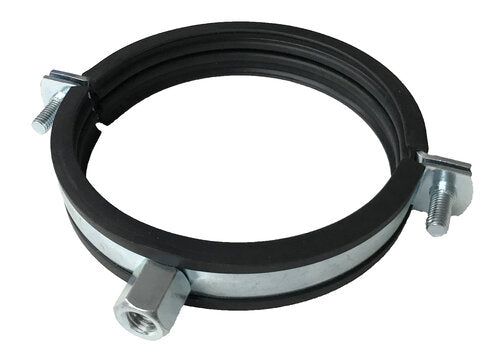

HT-Rohrschelle schallgedämmt DN 110, mit Stockschraube M8 × 80

An der Fallleitung entscheidet sich der Schallschutz eines Hauses. Hier stürzt das Abwasser mehrerer Geschosse mit Geschwindigkeit hinab, das Rohr schwingt spürbar – und wo es starr befestigt ist, gibt es diese Schwingung als Körperschall an Wände und Decken weiter. Der Nachbar hört dann nicht das Rohr, sondern die Wand.

Die schallgedämmte Schelle unterbricht diesen Weg: Zwischen Rohr und Schellenbügel liegt eine Elastomereinlage, die die Schwingung aufnimmt, statt sie weiterzuleiten. Wer ein schallgedämmtes Rohrsystem verlegt und es dann mit blanken Metallschellen befestigt, macht den Vorteil des Rohres wieder zunichte.

Die Stockschraube M8 × 80 ist im Lieferumfang. Sie hat an einem Ende ein Holzgewinde für den Dübel im Mauerwerk und am anderen ein metrisches M8-Gewinde für die Schelle – damit lässt sich der Wandabstand des Rohrs stufenlos einstellen, ohne Unterlegklötze.

Produktmerkmale:

• Produktname: HT-Rohrschelle, schallgedämmt
• Nennweite: DN 110
• Ausführung: mit Elastomereinlage, inkl. Stockschraube M8 × 80
• Einsatzbereich: Hausentwässerung, HT- und KG-Rohre

Produktdetails:

• Artikelnummer: 74477
• EAN: 4005046823183
• Gewicht: ca. 300 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Entscheidend an der Fallleitung: Dort ist die Schallbelastung am größten.
• Unterbricht den Körperschall: Elastomereinlage zwischen Rohr und Bügel.
• Stockschraube dabei: Kein separater Einkauf nötig.
• Wandabstand einstellbar: Ohne Unterlegklötze.
• Tragfähig: 300 g Schelle für die große Nennweite.

Anwendungsbereich:

Befestigung von HT- und KG-Fallleitungen DN 110, Schacht- und Vorwandmontage, schallschutzrelevante Installationen im Mehrfamilien- und Gewerbebau sowie Nachrüstung dröhnender Fallstränge.

Verwendungshinweise:

• Mit Fest- und Loslagern arbeiten: Bei einer Fallleitung trägt das Festlager das Gewicht des Strangs – die Loslager führen nur und lassen die Wärmedehnung zu.
• Als Faustregel etwa alle 10 Rohrdurchmesser eine Schelle setzen – bei DN 110 also gut jeden Meter.
• Nicht zu fest anziehen – eine eingeklemmte Leitung kann sich nicht mehr dehnen und knackt.
• Passenden Dübel zum Untergrund wählen – bei einer Fallleitung hängt echtes Gewicht daran.
• Keine blanken Metallschellen mischen – eine einzige starre Befestigung überträgt den Schall für den ganzen Strang.

Das Rohr dämmt den Schall – und die Schelle darf ihn nicht wieder weitergeben.
