HT-SIPHONBOGEN 90 GRAD DN 50/50

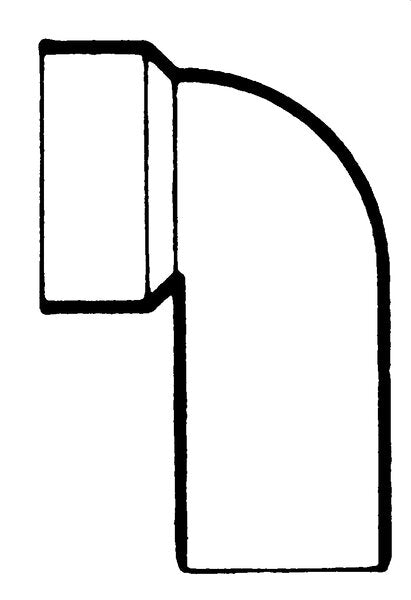

Upmann HT-Siphonbogen 90°, DN 50/50

Der Siphonbogen ist der Bogen unmittelbar hinter dem Geruchsverschluss – dort, wo unter der Spüle oder hinter dem Waschtisch der Platz am knappsten ist. Er führt das Ablaufrohr des Siphons um 90° zur Wand und damit in die Anschlussleitung.

Diese Ausführung hat auf beiden Seiten DN 50 – also keinen Nennweitenwechsel. Sie ist die Wahl für Geräte mit großem Ablauf: Doppelspülen, Spülmaschinen und Waschmaschinen, die ihr Wasser mit hohem Schwall abgeben und für die DN 40 zu knapp wäre.

Warum dafür ein eigenes Teil? Weil ein normaler Bogen an dieser Stelle zu viel Baulänge bräuchte. Der Siphonbogen ist auf die beengten Verhältnisse im Unterschrank zugeschnitten.

Produktmerkmale:

• Produktname: Upmann HT-Siphonbogen 90°
• Marke: Upmann
• Herstellernummer: 82254
• Nennweiten: DN 50 / DN 50
• Winkel: 90°
• Werkstoff: Polypropylen (PP), grau
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 74453
• EAN: 4005046822544
• Gewicht: ca. 40 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für den engen Unterschrank: Kurze Baulänge dort, wo es drängt.
• Voller Querschnitt: DN 50 auf beiden Seiten, ohne Drosselung.
• Für Geräte mit Schwallabfluss: Wasch- und Spülmaschine.
• Steckverbindung: Kein Kleben, kein Werkzeug.
• Heißwasserfest: Wie das gesamte HT-System.

Anwendungsbereich:

Anschluss von Spülen-, Wasch- und Spülmaschinenabläufen an DN-50-Anschlussleitungen, Küchen- und Hauswirtschaftsinstallation, Unterschrankverrohrung sowie Erneuerung einzelner Anschlüsse.

Verwendungshinweise:

• Ablaufmaß des Geräts prüfen – nicht jeder Siphon hat DN 50.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Gefälle einhalten – auch auf kurzer Strecke im Unterschrank.
• Anschluss zugänglich halten – der Siphon muss zum Reinigen abgenommen werden können.
• Waschmaschinenschlauch nicht direkt einstecken – dafür gehört ein Geräteanschluss mit Belagsicherung dazwischen.

Das Teil für die Stelle, an der im Unterschrank am wenigsten Platz ist.
