HTB BOGEN DN 110 15°

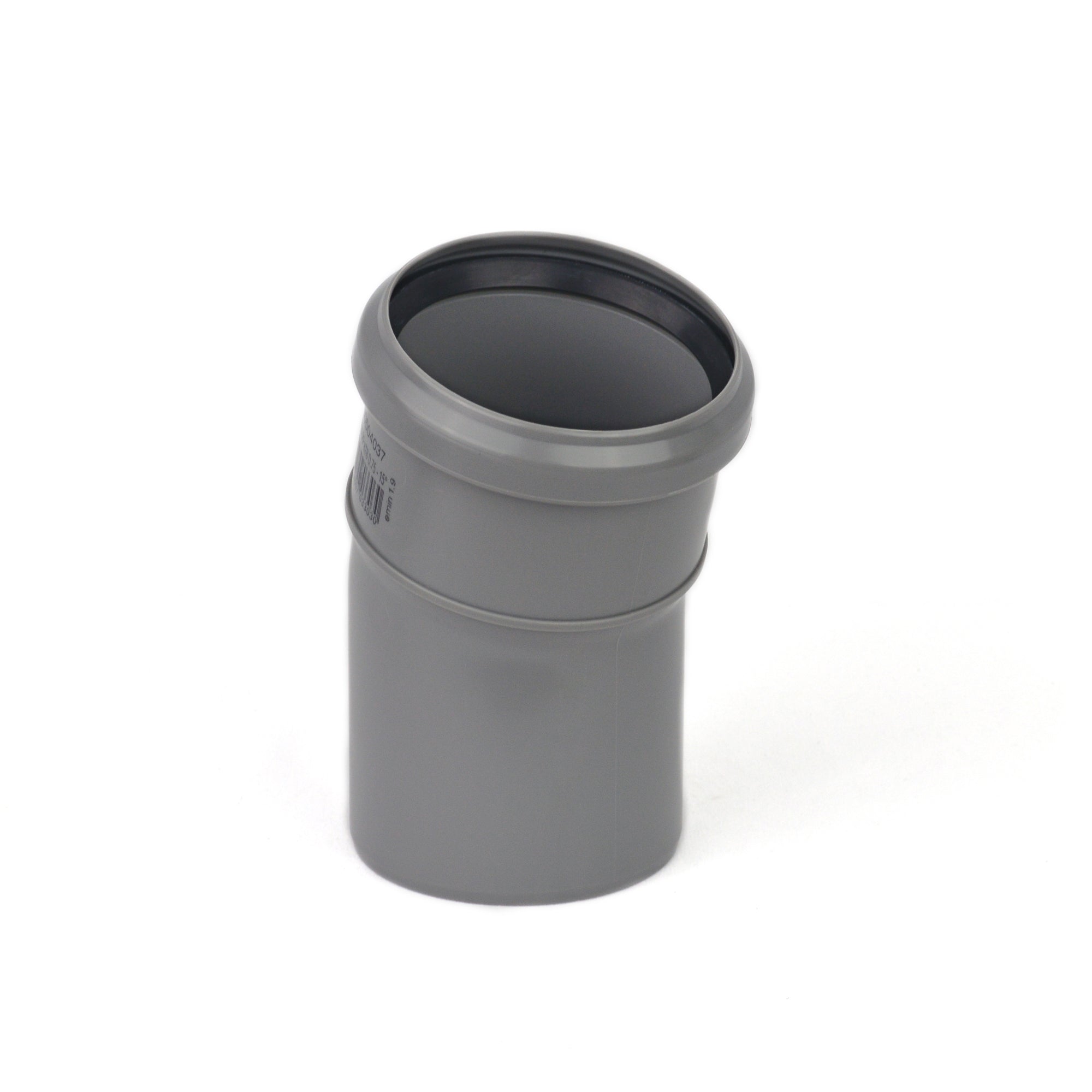

HT-Bogen DN 110, 15° – HTB, Hausabfluss

15° ist die kleinste Richtungsänderung im HT-Programm – gedacht nicht für die Ecke, sondern für die Feinausrichtung. In DN 110 ist das ein häufiger Fall an der Fallleitung: Die Deckendurchbrüche zweier Geschosse liegen nicht exakt übereinander, ein Unterzug verspringt, der Anschluss an die Grundleitung sitzt ein Stück daneben. Zwei 15°-Bögen versetzen den Strang um dieses Maß, ohne dass er seine senkrechte Richtung aufgibt.

Gerade an der Fallleitung zählt die flache Umlenkung doppelt: Hier fällt das Wasser mit Geschwindigkeit, und jede scharfe Ecke bedeutet Aufprall, Geräusch und Druckschwankung.

Der Dichtring ist werkseitig eingelegt; verbunden wird durch Zusammenstecken.

Produktmerkmale:

• Produktname: HT-Bogen (HTB)
• Nennweite: DN 110
• Winkel: 15°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753734
• EAN: 8023857033160
• Gewicht: ca. 161 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Feinste Korrektur: Versetzt den Strang, ohne die Richtung zu ändern.
• Strömungsgünstigste Umlenkung: Kaum Widerstand, kaum Geräusch.
• Paarweise einsetzbar: Zwei Stück ergeben einen sauberen Versatz.
• DN 110: Die Größe für WC und Fallleitung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Versatz von Fallleitungen zwischen Geschossen, Feinausrichtung großer Sammelleitungen, Umführung von Unterzügen sowie Korrektur von Maßabweichungen im Bestand.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Versatz an der Fallleitung immer möglichst flach ausführen – je steiler, desto mehr Rückstau und Geräusch.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nach dem Kürzen des Rohrs das Spitzende anfasen.

15° – wenn die Fallleitung nur ein Stück zur Seite soll.
