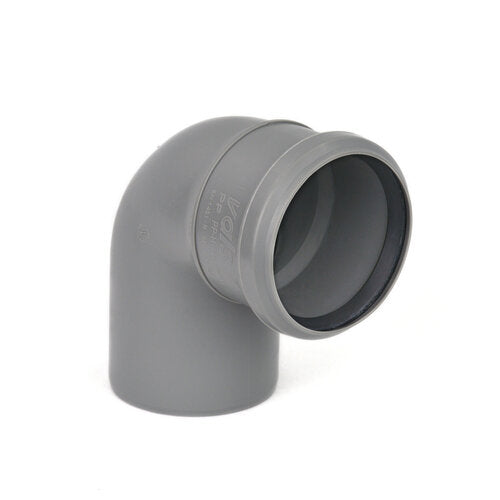

HTB BOGEN DN 40 87°

HT-Bogen DN 40, 87° – HTB, Hausabfluss

Warum 87° und nicht 90°? Das ist die vielleicht eleganteste Kleinigkeit der Abflusstechnik. Steckt man diesen Bogen unten an eine senkrechte Leitung, verläuft das anschließende Rohr nicht waagerecht, sondern mit 3° Neigung – also mit dem Gefälle, das die Leitung ohnehin braucht. Die Norm verlangt Gefälle, der Bogen liefert es mit; man muss es nicht mehr eigens einstellen.

Der 87°-Bogen ist damit der Standardanschluss vom senkrecht aus der Wand kommenden Rohr zur waagerechten Anschlussleitung – und umgekehrt.

Eine Regel dazu gehört unbedingt gewusst: Am Fuß einer Fallleitung hat dieser Bogen nichts zu suchen. Dort trifft abstürzendes Wasser mit hoher Geschwindigkeit auf – ein einzelner 87°-Bogen staut es, erzeugt Druckstöße und kann Geruchsverschlüsse leersaugen. Richtig sind dort zwei 45°-Bögen.

DN 40 ist die kleinste übliche Nennweite der Hausentwässerung. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Bogen (HTB)
• Nennweite: DN 40
• Winkel: 87°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753718
• EAN: 8023857032897
• Gewicht: ca. 38 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bringt das Gefälle gleich mit: Die 3° Abweichung von 90° sind Absicht.
• Baut sehr kurz: Passt dicht an der Wand und im engen Schacht.
• Der Standardanschluss: Von der Senkrechten in die Waagerechte.
• Dichtring bereits eingelegt: Zusammenstecken genügt.
• Heißwasserfest: Dauerhaft 90 °C Abwassertemperatur.

Anwendungsbereich:

Anschluss von Waschbecken und Bidet an die senkrecht aus der Wand kommende Leitung, Richtungswechsel auf engem Raum, Vorwandinstallation sowie Reparatur und Erweiterung bestehender HT-Leitungen.

Verwendungshinweise:

• Nicht am Fuß der Fallleitung einsetzen – dort gehören zwei 45°-Bögen hin.
• Einbaulage beachten: Die 3° wirken nur, wenn der Bogen richtig herum sitzt.
• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.

87° statt 90° – drei Grad, die das Gefälle geschenkt mitbringen.
