HTB BOGEN DN 50 67°

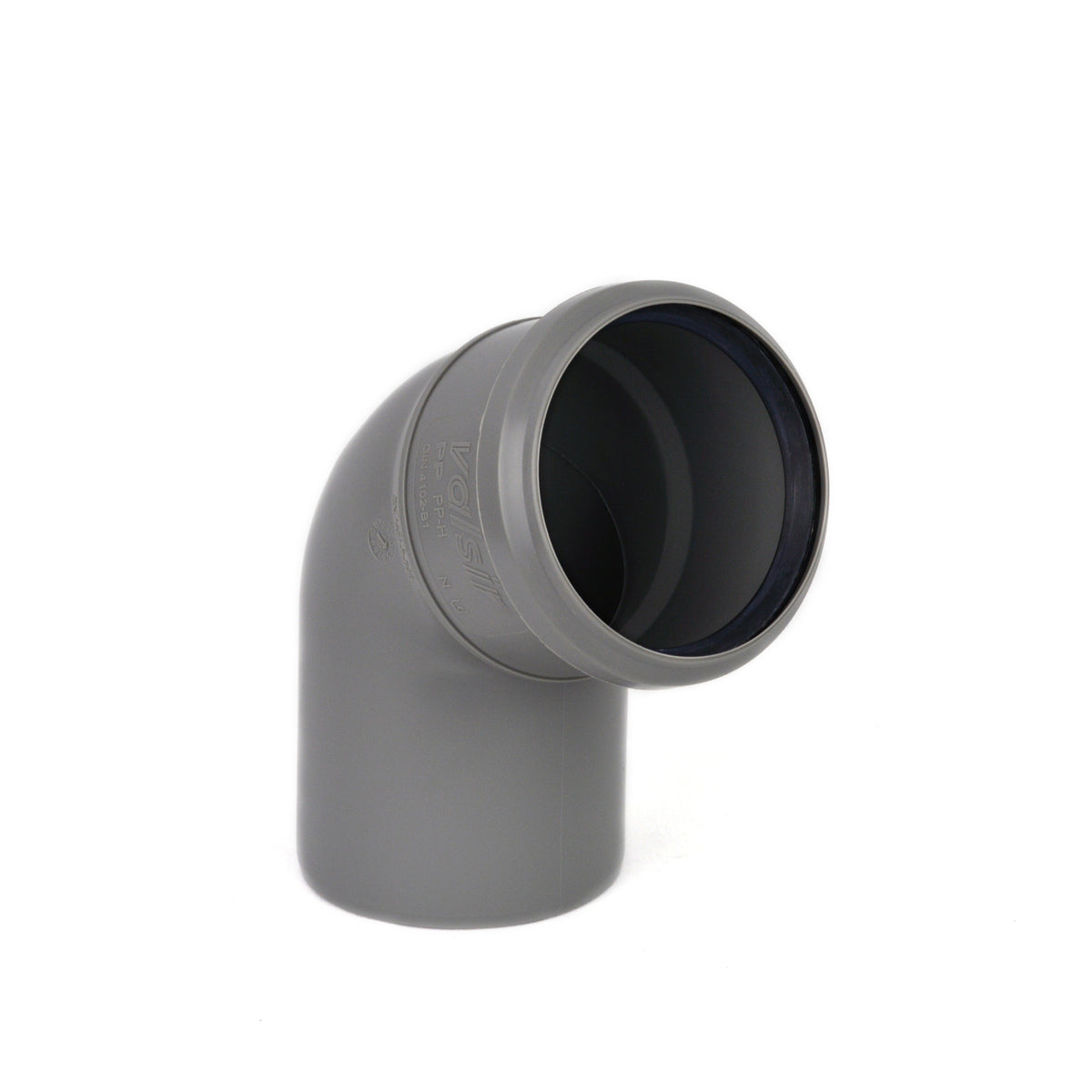

HT-Bogen DN 50, 67° – HTB, Hausabfluss

67° ist der Anschlusswinkel an die Fallleitung. Er führt eine waagerechte Anschlussleitung schräg nach unten in die Senkrechte – sanfter als ein 87°-Bogen, der das Wasser fast rechtwinklig umlenkt. Das ist kein kosmetischer Unterschied: An einer scharfen Umlenkung schlägt das Abwasser auf, wird gebremst, wirbelt – und macht genau das Geräusch, das man nebenan hört.

Der zweite übliche Einsatz ist der Übergang von einer flach verlegten Sammelleitung in ein steileres Stück, etwa bei einer Deckendurchführung.

DN 50 ist die Arbeitsnennweite der Hausentwässerung – die Größe für Spüle, Dusche, Wasch- und Spülmaschine. Gerade bei der Waschmaschine, die ihr Wasser mit hohem Schwall abgibt, macht sich die weiche Umlenkung hörbar bemerkbar.

Produktmerkmale:

• Produktname: HT-Bogen (HTB)
• Nennweite: DN 50
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753722
• EAN: 8023857032972
• Gewicht: ca. 46 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der Anschlusswinkel an die Fallleitung: Sanfter als 87°.
• Weniger Geräusch: Das Wasser wird geführt statt umgelenkt.
• Kompakter als zwei 45°: Passt, wo der Platz für zwei Bögen fehlt.
• DN 50: Die Nennweite für Spüle, Dusche und Waschmaschine.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Übergang von waagerechten Anschlussleitungen in die Senkrechte, Anbindung an Fallleitungen, Deckendurchführungen sowie Erweiterung bestehender HT-Installationen.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Am Fuß der Fallleitung gehören zwei 45°-Bögen hin, nicht dieser Bogen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nach dem Kürzen des Rohrs das Spitzende anfasen.

67° – der weiche Weg von der Waagerechten in die Senkrechte.
