HTB BOGEN DN 75 15°

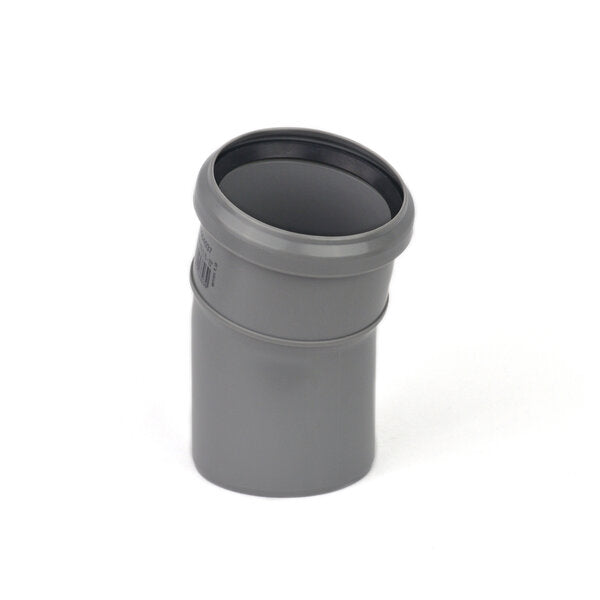

HT-Bogen DN 75, 15° – HTB, Hausabfluss

15° ist die kleinste Richtungsänderung im HT-Programm – gedacht nicht für die Ecke, sondern für die Feinausrichtung. Auf einer Sammelleitung in DN 75, die oft über mehrere Meter unter einer Decke entlangläuft, ist das ein häufiger Fall: Der Durchbruch sitzt ein paar Zentimeter daneben, eine Abhängung ist im Weg, der Anschluss am Fallrohr liegt nicht genau auf der Achse. Zwei 15°-Bögen versetzen die Leitung um dieses Stück, ohne die Richtung zu ändern.

Es gilt die Grundregel: Je flacher die Umlenkung, desto weniger Widerstand und desto weniger Geräusch – und auf der Sammelleitung, durch die das Abwasser mehrerer Objekte geht, zählt beides doppelt.

Der Dichtring ist werkseitig eingelegt; verbunden wird durch Zusammenstecken.

Produktmerkmale:

• Produktname: HT-Bogen (HTB)
• Nennweite: DN 75
• Winkel: 15°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753724
• EAN: 8023857033030
• Gewicht: ca. 65 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Feinste Korrektur: Richtet die Leitung aus, statt sie umzulenken.
• Strömungsgünstigste Umlenkung: Kaum Widerstand, kaum Geräusch.
• Paarweise einsetzbar: Zwei Stück ergeben einen sauberen Versatz.
• DN 75: Die Nennweite, in der mehrere Objekte zusammenlaufen.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Feinausrichtung von Sammelleitungen, Versatz um wenige Zentimeter, Umführung von Abhängungen und Durchbrüchen sowie Korrektur von Maßabweichungen im Bestand.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle mitdenken: Ein Bogen in der Waagerechten darf das Gefälle nicht aufheben.
• Nach dem Kürzen des Rohrs das Spitzende anfasen.

15° – wenn die Sammelleitung nur ein Stück zur Seite soll.
