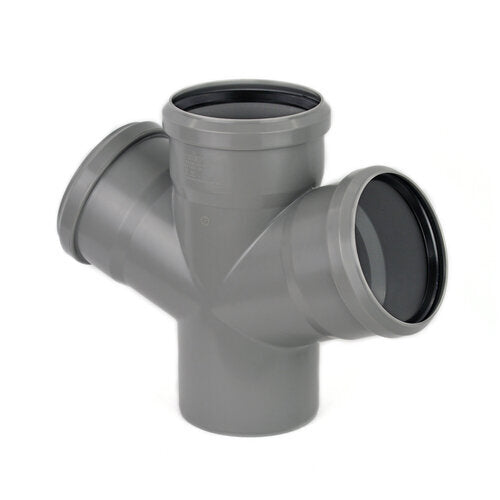

HTDA DOPPELABZWEIG DN 110/110/110 67°

HT-Doppelabzweig DN 110/110/110, 67° – HTDA, Hausabfluss

Das größte Formstück dieser Reihe: Der Doppelabzweig hat zwei gegenüberliegende Abgänge, und alle drei Anschlüsse haben die volle Nennweite DN 110. Damit lassen sich an einer Fallleitung auf derselben Höhe zwei WCs anschließen – die klassische Situation bei Rücken an Rücken liegenden Bädern zweier Wohnungen, die sich einen Installationsschacht teilen.

Der Gewinn ist Bauhöhe: Zwei Einfachabzweige müssten untereinander sitzen – bei DN 110 bedeutet das leicht einen halben Meter zusätzliche Schachthöhe, die im Geschoss nicht immer vorhanden ist.

Eine Einschränkung ist wichtig: Doppelabzweige gehören ausschließlich in die senkrechte Leitung. In einer liegenden Leitung könnte Abwasser aus dem einen Abgang in den gegenüberliegenden gedrückt werden – bei WC-Anschlüssen ein Fehler mit unangenehmen Folgen.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Doppelabzweig (HTDA)
• Nennweiten: Durchgang DN 110, zwei Abgänge DN 110
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes, senkrechte Leitungen

Produktdetails:

• Artikelnummer: 3753742
• EAN: 8023857033559
• Gewicht: ca. 418 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei WCs auf einer Höhe: Spart erhebliche Schachthöhe.
• Voller Querschnitt dreifach: DN 110 in allen Anschlüssen.
• 67°: Sanfte Einmündung in den senkrechten Strang.
• Eine Verbindung weniger: Weniger Muffen als zwei Einfachabzweige.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss zweier WCs an eine gemeinsame Fallleitung, Rücken an Rücken liegende Bäder im Geschosswohnungsbau, gemeinsam genutzte Installationsschächte sowie Erweiterung bestehender Stränge.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – liegend könnte Abwasser in den gegenüberliegenden Abgang gedrückt werden.
• Beide Abgänge müssen in Fließrichtung zeigen.
• Ausreichend abstützen – ein Formstück dieser Größe braucht eine Halterung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Nicht benutzte Abgänge sauber verschließen – mit einem Muffenstopfen.

Zwei WCs, eine Fallleitung – und ein halber Meter Schachthöhe gespart.
