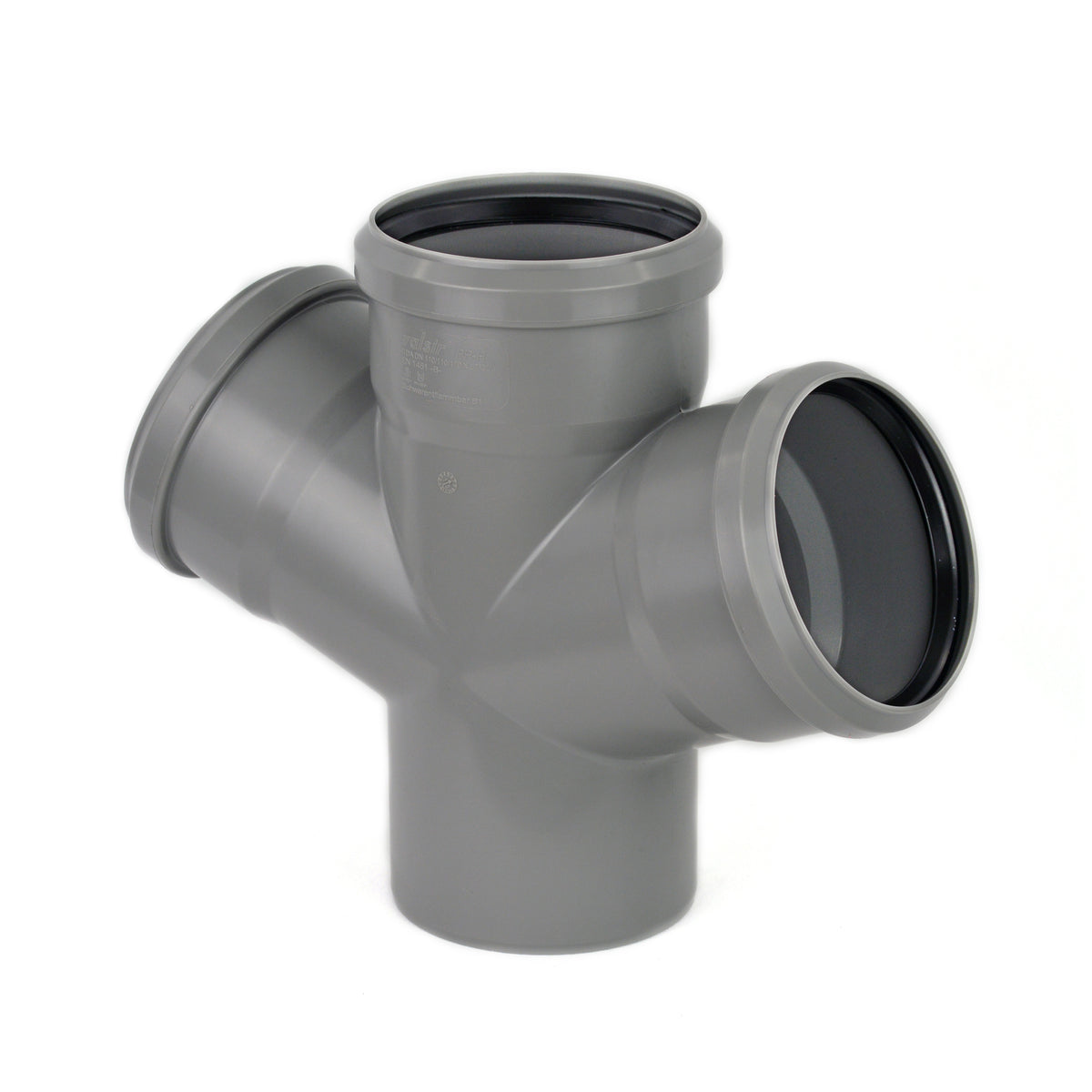

HTDA DOPPELABZWEIG DN 110/50/50 67°

HT-Doppelabzweig DN 110/50/50, 67° – HTDA, Hausabfluss

Der Doppelabzweig hat zwei gegenüberliegende Abgänge in einem Formstück. Diese Ausführung setzt sie an die große Fallleitung DN 110 – mit zwei reduzierten DN-50-Abgängen. Das ist die typische Situation im Geschosswohnungsbau: An der durchgehenden Fallleitung hängen auf einer Höhe zwei Einzelobjekte – etwa die Duschen oder Waschbecken zweier benachbarter Wohnungen.

Der Gewinn ist Bauhöhe und Materialeinsatz: Statt zweier Einfachabzweige, die untereinander sitzen müssten, genügt ein einziges Teil – und die Reduzierung auf DN 50 steckt bereits darin.

Eine Einschränkung ist wichtig: Doppelabzweige gehören ausschließlich in die senkrechte Leitung. In einer liegenden Leitung könnte Abwasser aus dem einen Abgang in den gegenüberliegenden gedrückt werden.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Doppelabzweig (HTDA)
• Nennweiten: Durchgang DN 110, zwei Abgänge DN 50
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes, senkrechte Leitungen

Produktdetails:

• Artikelnummer: 3753741
• EAN: 8023857033511
• Gewicht: ca. 235 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Anschlüsse, ein Teil: Spart Bauhöhe im Schacht.
• Reduzierung inklusive: DN 110 auf zweimal DN 50 ohne Zusatzteile.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• 67°: Sanfte Einmündung in den senkrechten Strang.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss zweier Einzelobjekte an eine durchgehende DN-110-Fallleitung, Geschosswohnungsbau, beengte Schacht- und Vorwandverhältnisse sowie Erweiterung bestehender Stränge.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen.
• Beide Abgänge müssen in Fließrichtung zeigen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nicht benutzte Abgänge sauber verschließen – mit einem Muffenstopfen.

Zwei Wohnungen, eine Fallleitung, ein Formstück.
