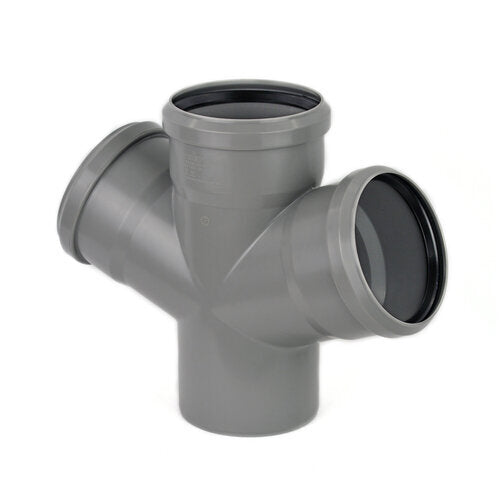

HTDA DOPPELABZWEIG DN 50/50/50 67°

HT-Doppelabzweig DN 50/50/50, 67° – HTDA, Hausabfluss

Der Doppelabzweig hat zwei gegenüberliegende Abgänge in einem Formstück. Damit lassen sich zwei Objekte auf derselben Höhe an einen Strang anschließen – etwa zwei Waschbecken beidseits einer Vorwand, oder Rücken an Rücken liegende Bäder zweier Wohnungen.

Der Gewinn ist Bauhöhe: Statt zweier Einfachabzweige, die untereinander sitzen müssten, genügt ein einziges Teil. In einer Vorwand oder einem schmalen Schacht entscheidet das oft darüber, ob der Anschluss überhaupt unterzubringen ist.

Eine Einschränkung ist wichtig: Doppelabzweige gehören ausschließlich in die senkrechte Leitung. In einer liegenden Leitung könnte Abwasser aus dem einen Abgang in den gegenüberliegenden gedrückt werden – mit den entsprechenden Folgen.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Doppelabzweig (HTDA)
• Nennweiten: Durchgang DN 50, zwei Abgänge DN 50
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes, senkrechte Leitungen

Produktdetails:

• Artikelnummer: 3753739
• EAN: 4052836129000
• Gewicht: ca. 108 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Anschlüsse, ein Teil: Spart Bauhöhe im Schacht und in der Vorwand.
• Gleiche Nennweite: Voller Querschnitt in beiden Abgängen.
• 67°: Sanfte Einmündung in den senkrechten Strang.
• Eine Verbindung weniger: Weniger Muffen als zwei Einfachabzweige.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss zweier gegenüberliegender Objekte an einen senkrechten DN-50-Strang, Rücken an Rücken angeordnete Bäder, Vorwandinstallation sowie beengte Schachtverhältnisse.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – liegend könnte Abwasser in den gegenüberliegenden Abgang gedrückt werden.
• Beide Abgänge müssen in Fließrichtung zeigen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nicht benutzte Abgänge sauber verschließen – mit einem Muffenstopfen, nicht behelfsmäßig.

Zwei Anschlüsse auf einer Höhe – dort, wo für zwei Abzweige kein Platz ist.
