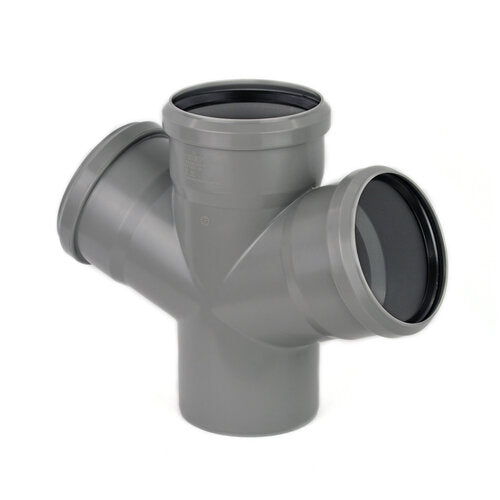

HTDA DOPPELABZWEIG DN 75/75/75 67°

HT-Doppelabzweig DN 75/75/75, 67° – HTDA, Hausabfluss

Der Doppelabzweig hat zwei gegenüberliegende Abgänge in einem Formstück. In DN 75 – der Sammelnennweite – heißt das: An einen senkrechten Strang werden zwei ganze Sammelleitungen auf derselben Höhe angeschlossen. Der klassische Fall sind zwei Rücken an Rücken liegende Bäder, die sich einen Schacht teilen.

Der Gewinn ist Bauhöhe: Statt zweier Einfachabzweige, die untereinander sitzen müssten, genügt ein einziges Teil – und es entsteht nur eine Muffenverbindung statt zweier.

Eine Einschränkung ist wichtig: Doppelabzweige gehören ausschließlich in die senkrechte Leitung. In einer liegenden Leitung könnte Abwasser aus dem einen Abgang in den gegenüberliegenden gedrückt werden.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Doppelabzweig (HTDA)
• Nennweiten: Durchgang DN 75, zwei Abgänge DN 75
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes, senkrechte Leitungen

Produktdetails:

• Artikelnummer: 3753740
• EAN: 8023857033481
• Gewicht: ca. 180 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Sammelleitungen, ein Teil: Spart Bauhöhe im Schacht.
• Gleiche Nennweite: Voller Querschnitt in beiden Abgängen.
• 67°: Sanfte Einmündung in den senkrechten Strang.
• Eine Verbindung weniger: Weniger Muffen als zwei Einfachabzweige.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss zweier Rücken an Rücken liegender Bäder an einen gemeinsamen Schacht, Zusammenführung zweier Sammelleitungen in der Senkrechten sowie beengte Schachtverhältnisse.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen.
• Beide Abgänge müssen in Fließrichtung zeigen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Nicht benutzte Abgänge sauber verschließen – mit einem Muffenstopfen.

Zwei Bäder, ein Schacht, ein Formstück.
