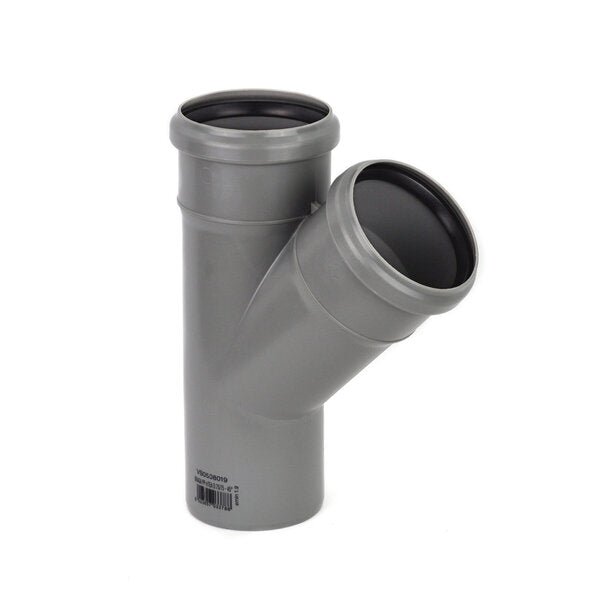

HTEA ABZWEIG DN 110/110 45°

HT-Abzweig DN 110/110, 45° – HTEA, Hausabfluss

DN 110/110 heißt: Durchgang und Abgang haben dieselbe große Nennweite. Das ist der Abzweig für den Fall, dass zwei vollwertige Hauptleitungen zusammenlaufen – zwei Fallleitungen auf die gemeinsame Grundleitung, oder der Anschluss eines zweiten Gebäudeteils.

45° ist der strömungsgünstigste Winkel, und bei zwei gleich großen Strängen ist er faktisch der einzig richtige: Wenn aus beiden Richtungen die volle Wassermenge kommen kann, muss die Einmündung in Fließrichtung erfolgen, sonst blockieren sich die Ströme gegenseitig und es kommt zum Rückstau in den Abgang. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

Die 391 g Materialgewicht zeigen, welche Dimension hier erreicht ist. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 110
• Winkel: 45°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753771
• EAN: 8023857033849
• Gewicht: ca. 391 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Hauptleitungen werden eine: Voller Querschnitt in beiden Richtungen.
• 45°: Bei gleich großen Strängen der einzig sinnvolle Winkel.
• Kein gegenseitiges Blockieren: Auch bei voller Belastung beider Stränge.
• Massive Ausführung: 391 g – für die Hauptleitung dimensioniert.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Zusammenführung zweier DN-110-Fallleitungen, Anschluss von Gebäudeteilen an die Grundleitung, Kellerverteilungen sowie Erweiterung bestehender Entwässerungsanlagen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen, nicht dagegen.
• Ausreichend abstützen – ein Formstück dieser Größe braucht eine Halterung, damit es nicht am Rohr hängt.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle einhalten – auch im Abgang.

Zwei Hauptleitungen werden eine – im strömungsgünstigsten Winkel.
