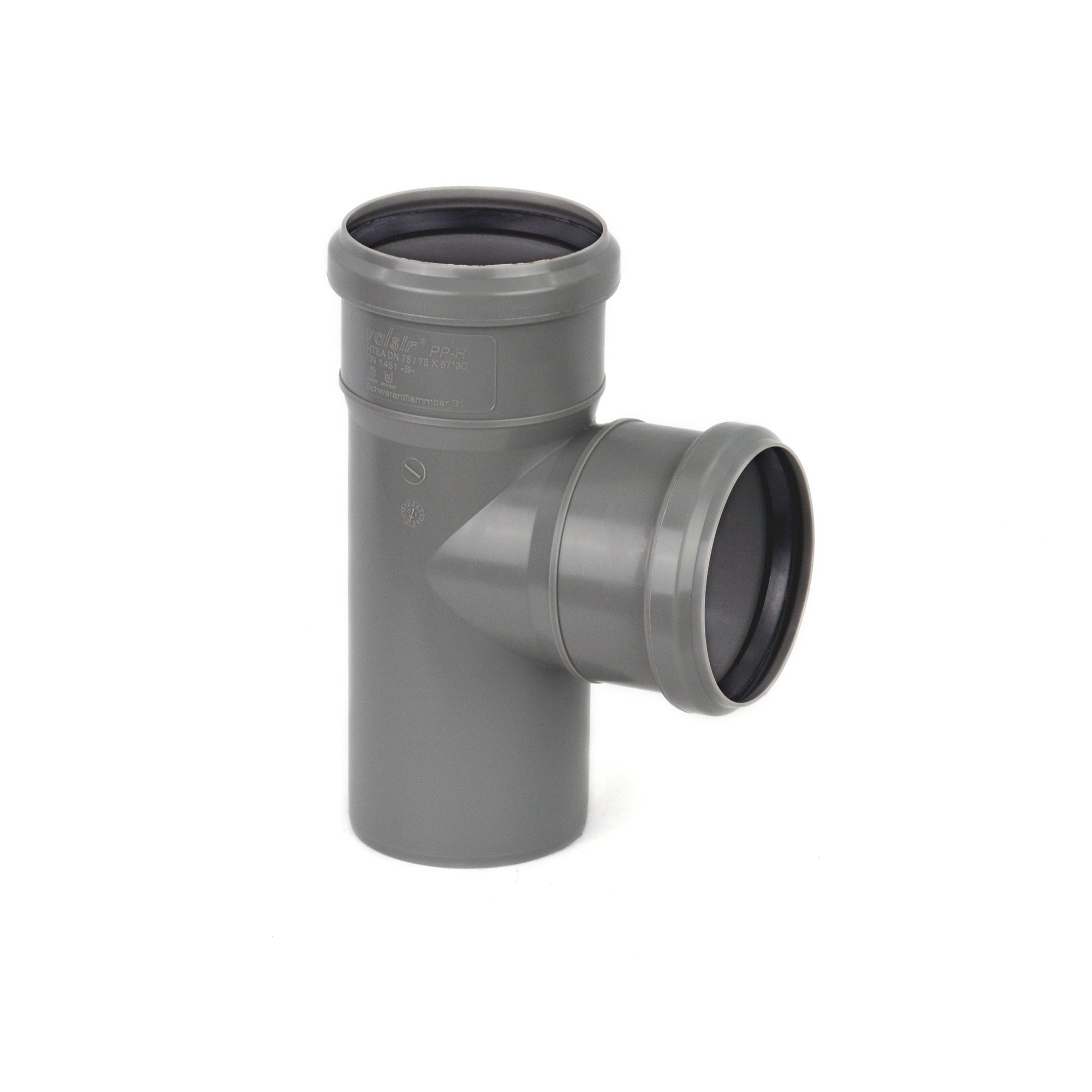

HTEA ABZWEIG DN 110/110 87°

HT-Abzweig DN 110/110, 87° – HTEA, Hausabfluss

DN 110/110 heißt: Durchgang und Abgang haben dieselbe große Nennweite. Der 87°-Abzweig lässt den zweiten Strang praktisch rechtwinklig einmünden – und die fehlenden 3° auf 90° sind Absicht: Der waagerechte Abgang bekommt damit automatisch sein Gefälle.

In dieser Kombination ist sein häufigster Einsatz der WC-Anschluss an eine senkrechte Fallleitung – dort, wo das WC-Anschlussrohr waagerecht aus der Vorwand kommt und jeder Zentimeter Baulänge zählt.

Eine Regel gehört dazu: In einer liegenden Leitung hat dieser Abzweig nichts zu suchen – der quer einlaufende Strahl würde den Hauptstrom bremsen und Rückstau erzeugen. Dort gehört der 45°-Abzweig hin.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 110
• Winkel: 87°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753773
• EAN: 8023857033887
• Gewicht: ca. 315 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der WC-Anschluss an die Fallleitung: Kurze Baulänge in der Vorwand.
• Bringt das Gefälle mit: Die 3° Abweichung von 90° sind Absicht.
• Voller Querschnitt im Abgang: DN 110 auf beiden Seiten.
• Der Standard an der senkrechten Fallleitung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

WC-Anschlüsse an senkrechte Fallleitungen, Abzweige in Schacht- und Vorwandinstallationen sowie Erweiterung bestehender Entwässerungsstränge.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – in liegenden Leitungen gehört der 45°-Abzweig hin.
• Einbaulage beachten: Die 3° wirken nur, wenn der Abzweig richtig herum sitzt.
• Ausreichend abstützen – ein Formstück dieser Größe braucht eine Halterung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.

87° an der Senkrechten, 45° in der Waagerechten – daran entscheidet sich die Wahl.
