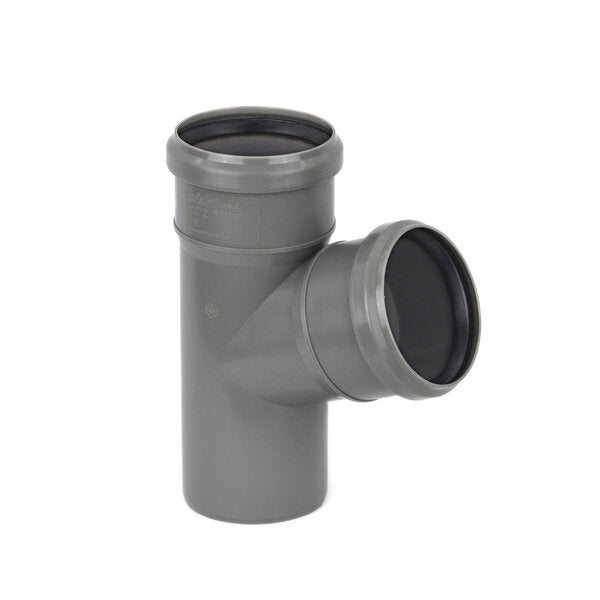

HTEA ABZWEIG DN 110/50 67°

HT-Abzweig DN 110/50, 67° – HTEA, Hausabfluss

Der Abzweig, mit dem ein einzelnes Objekt an die Fallleitung kommt: Der Strang läuft in DN 110 durch, angeschlossen wird eine DN-50-Leitung – eine Dusche, eine Spüle, eine Waschmaschine.

67° ist der Winkel für die senkrechte Leitung. Wo eine waagerechte Anschlussleitung in die Fallleitung einmündet, ergibt er einen sauberen Übergang: Das Wasser aus dem Abgang wird nach unten gelenkt, nicht quer in die fallende Strömung geschoben. Das hat einen handfesten Nutzen – je weicher die Einmündung, desto weniger stört sie den Luftstrom in der Fallleitung, und desto geringer die Gefahr, dass Geruchsverschlüsse leergesaugt werden.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 50
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753766
• EAN: 8023857034259
• Gewicht: ca. 213 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für die Fallleitung: Sauberer Übergang, ohne weit auszuladen.
• Schont den Luftstrom: Weniger Gefahr leergesaugter Geruchsverschlüsse.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Kompakter als 45°: Wichtig im Schacht.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anbindung einzelner Objekte an DN-110-Fallleitungen, Abzweige in Schacht- und Vorwandinstallationen sowie Erweiterung bestehender Entwässerungsstränge.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• In liegenden Leitungen gehört der 45°-Abzweig hin.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Die Muffen zeigen entgegen der Fließrichtung.

67° – der schonende Abzweig an der Fallleitung.
