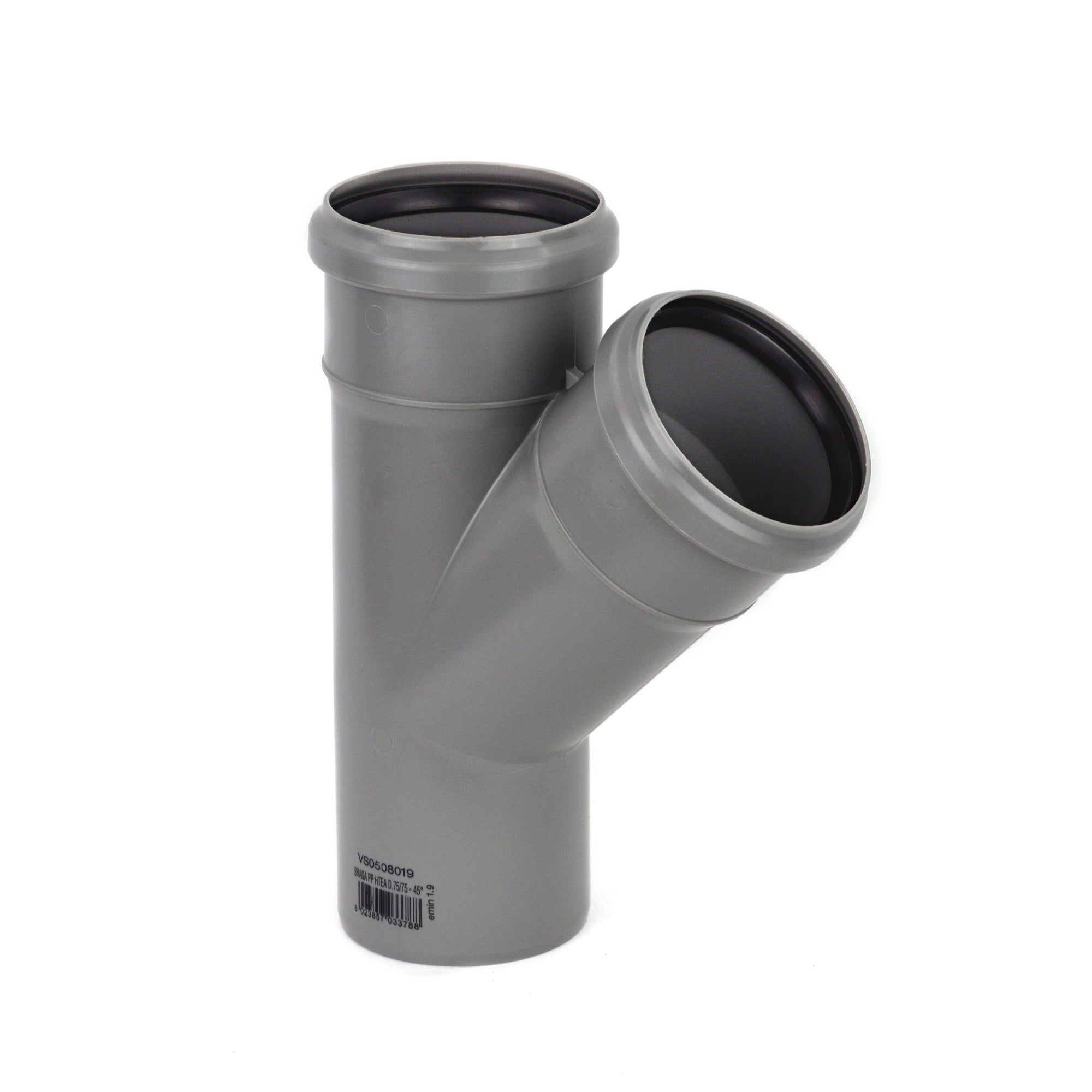

HTEA ABZWEIG DN 110/75 45°

HT-Abzweig DN 110/75, 45° – HTEA, Hausabfluss

Der Abzweig, mit dem eine ganze Sammelleitung an den Hauptstrang kommt: Die Leitung läuft in DN 110 durch, angeschlossen wird eine DN-75-Sammelleitung – also das gebündelte Abwasser eines Bades oder einer Küche.

45° ist der strömungsgünstigste Winkel, und bei dieser Kombination zählt das besonders: Aus dem Abgang kommt nicht ein einzelnes Objekt, sondern eine ganze Gruppe – mit entsprechend großen Wassermengen. Die Einmündung in Fließrichtung sorgt dafür, dass sich die beiden Ströme nicht gegenseitig blockieren. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 75
• Winkel: 45°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753768
• EAN: 8023857034297
• Gewicht: ca. 270 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Ganze Sammelleitung an den Hauptstrang: Ohne Zwischenreduzierung.
• 45°: Der richtige Winkel für liegende Leitungen.
• Kein gegenseitiges Blockieren: Auch bei großen Wassermengen.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss von DN-75-Sammelleitungen an DN-110-Grund- und Sammelleitungen, Kellerverteilungen, Zusammenführung mehrerer Nassbereiche sowie Erweiterung bestehender Stränge.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen, nicht dagegen.
• Nennweite nie in Fließrichtung verkleinern.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle einhalten – auch im Abgang.

DN 110 durch, DN 75 ab – eine Sammelleitung hängt sich an den Hauptstrang.
