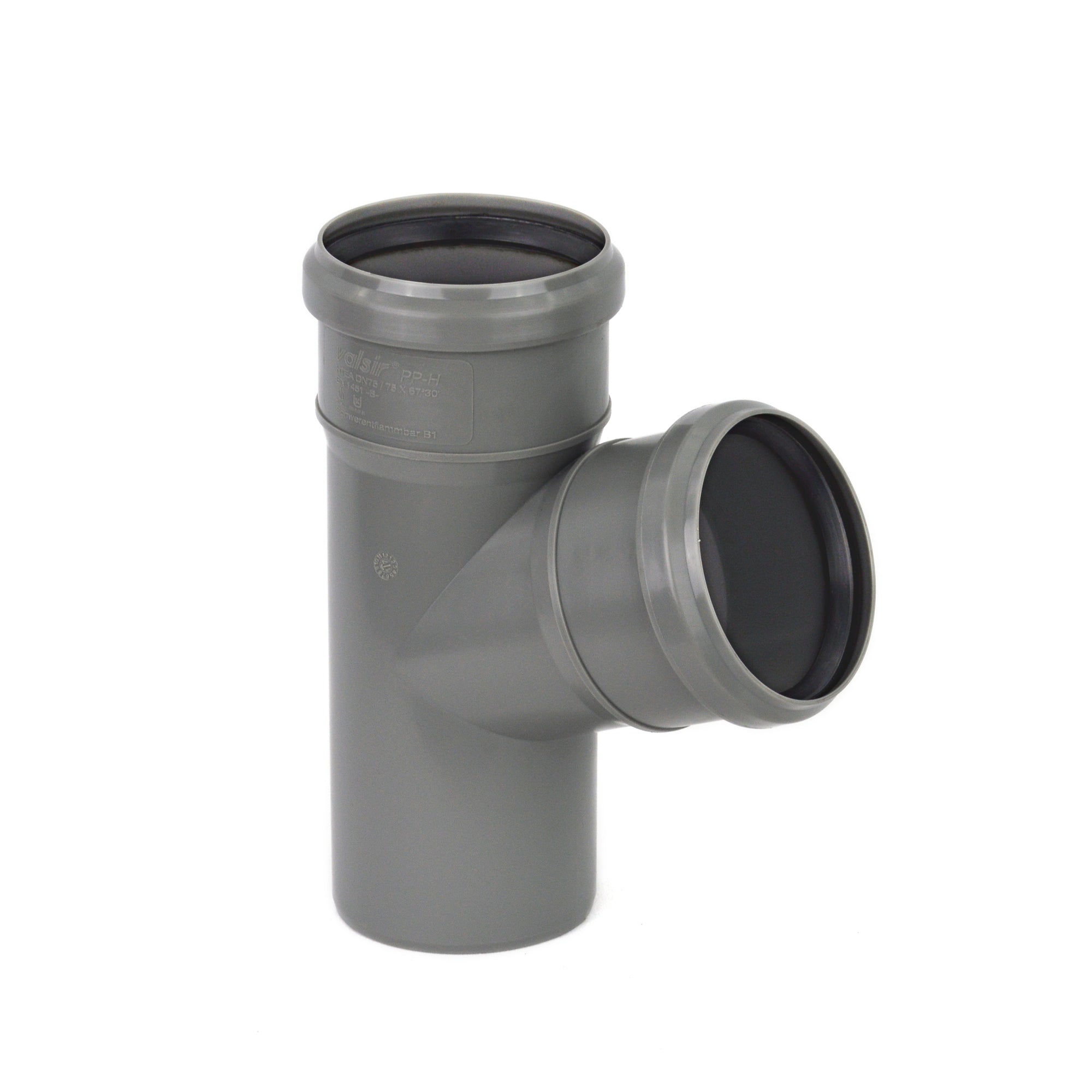

HTEA ABZWEIG DN 110/75 67°

HT-Abzweig DN 110/75, 67° – HTEA, Hausabfluss

Der Abzweig, mit dem eine ganze Sammelleitung an die Fallleitung kommt: Der Strang läuft in DN 110 durch, angeschlossen wird eine DN-75-Sammelleitung – das gebündelte Abwasser eines Bades oder einer Küche.

67° ist der Winkel für die senkrechte Leitung. Das Wasser aus dem Abgang wird nach unten gelenkt, nicht quer in die fallende Strömung geschoben. Das hat einen handfesten Nutzen – je weicher die Einmündung, desto weniger stört sie den Luftstrom in der Fallleitung, und desto geringer die Gefahr, dass Geruchsverschlüsse leergesaugt werden. Bei einer ganzen Sammelleitung, die auf einmal einleitet, zählt das mehr als bei einem einzelnen Objekt.

Der Dichtring ist werkseitig eingelegt; verbunden wird durch Zusammenstecken.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 75
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753769
• EAN: 8023857034310
• Gewicht: ca. 247 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für die Fallleitung: Sauberer Übergang, ohne weit auszuladen.
• Schont den Luftstrom: Weniger Gefahr leergesaugter Geruchsverschlüsse.
• Ganze Sammelleitung an den Strang: Voller Querschnitt im Abgang.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anbindung von DN-75-Sammelleitungen an DN-110-Fallleitungen, Abzweige in Schacht- und Vorwandinstallationen sowie Erweiterung bestehender Entwässerungsstränge.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• In liegenden Leitungen gehört der 45°-Abzweig hin.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Die Muffen zeigen entgegen der Fließrichtung.

67° – der schonende Abzweig an der Fallleitung.
