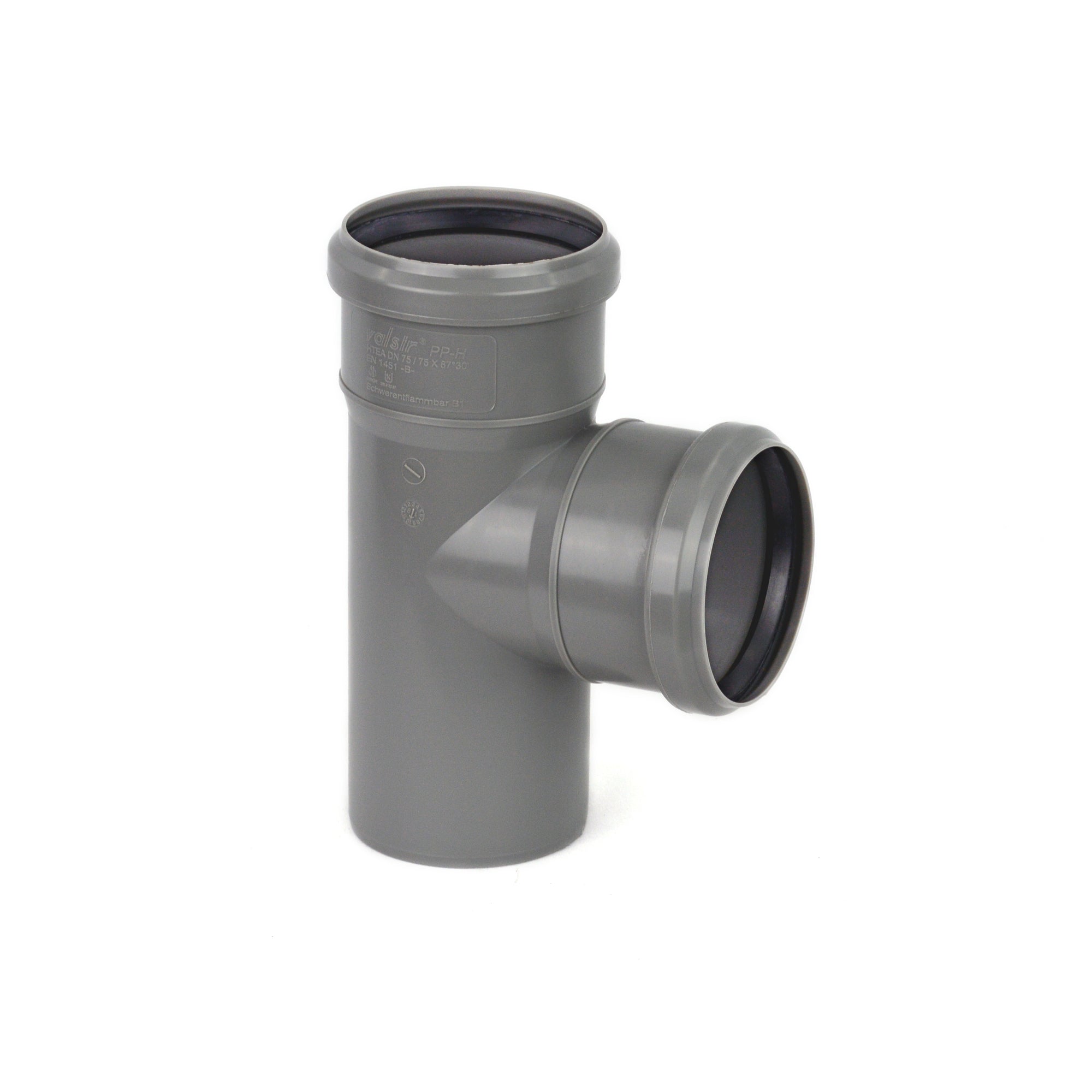

HTEA ABZWEIG DN 110/75 87°

HT-Abzweig DN 110/75, 87° – HTEA, Hausabfluss

Der Abzweig, mit dem eine DN-75-Sammelleitung an die senkrechte DN-110-Leitung kommt. Der 87°-Abzweig lässt sie praktisch rechtwinklig einmünden – und die fehlenden 3° auf 90° sind Absicht: Der waagerechte Abgang bekommt damit automatisch sein Gefälle.

Genau dort gehört er hin – und nur dort. An der senkrechten Fallleitung baut er kurz, was im Schacht und in der Vorwand entscheidend ist. In einer liegenden Leitung würde der quer einlaufende Strahl den Hauptstrom bremsen und Rückstau erzeugen – dort gehört der 45°-Abzweig hin.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 110, Abgang DN 75
• Winkel: 87°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753770
• EAN: 8023857034334
• Gewicht: ca. 241 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bringt das Gefälle mit: Die 3° Abweichung von 90° sind Absicht.
• Baut sehr kurz: Entscheidend in Schacht und Vorwand.
• Ganze Sammelleitung an den Strang: Voller Querschnitt im Abgang.
• Durchgang bleibt voll: DN 110 ohne Einschnürung.
• Der Standard an der senkrechten Fallleitung.

Anwendungsbereich:

Abzweige an senkrechten DN-110-Fallleitungen, Anbindung von Sammelleitungen, Vorwand- und Schachtinstallation sowie Erweiterung bestehender Entwässerungsstränge.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – in liegenden Leitungen gehört der 45°-Abzweig hin.
• Einbaulage beachten: Die 3° wirken nur, wenn der Abzweig richtig herum sitzt.
• Die Muffen zeigen entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.

87° an der Senkrechten, 45° in der Waagerechten – daran entscheidet sich die Wahl.
