HTEA ABZWEIG DN 50/40 45°

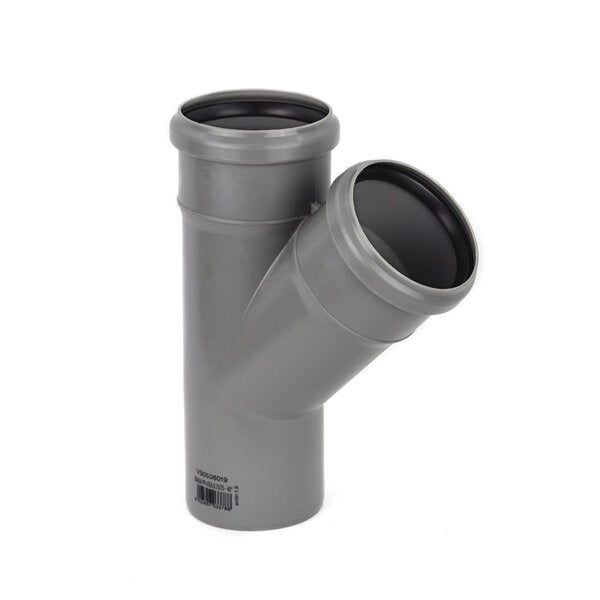

HT-Abzweig DN 50/40, 45° – HTEA, Hausabfluss

Ein Abzweig mit reduziertem Abgang: Die Leitung läuft in DN 50 durch, angeschlossen wird eine DN-40-Leitung. Das ist die häufigste Kombination im Bad – ein Waschbecken (DN 40) hängt sich an die Sammelleitung von Dusche und Wanne (DN 50).

45° ist der strömungsgünstigste Winkel: Das ankommende Abwasser wird in Fließrichtung eingeleitet, nicht quer dagegen. Es staut nicht zurück und drückt keine Luft in den Abgang. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt – ein rechtwinkliger Abzweig gehört nur an die senkrechte Leitung.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 50, Abgang DN 40
• Winkel: 45°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753749
• EAN: 8023857034020
• Gewicht: ca. 74 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Die häufigste Kombination im Bad: DN-40-Objekt an DN-50-Sammelleitung.
• 45°: Der richtige Winkel für liegende Leitungen.
• Spart ein Reduzierstück: Die Verkleinerung steckt schon im Abzweig.
• Durchgang bleibt voll: DN 50 ohne Einschnürung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss von Waschbecken und Bidet an DN-50-Sammelleitungen, Nachrüstung zusätzlicher Objekte, Sanitärinstallation im Wohnungsbau sowie Erweiterung bestehender HT-Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen, nicht dagegen.
• Nennweite nie in Fließrichtung verkleinern – hinter dem Abzweig bleibt es bei DN 50.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle einhalten – auch im Abgang.

DN 50 durch, DN 40 ab – der Abzweig, den man im Bad am häufigsten braucht.
