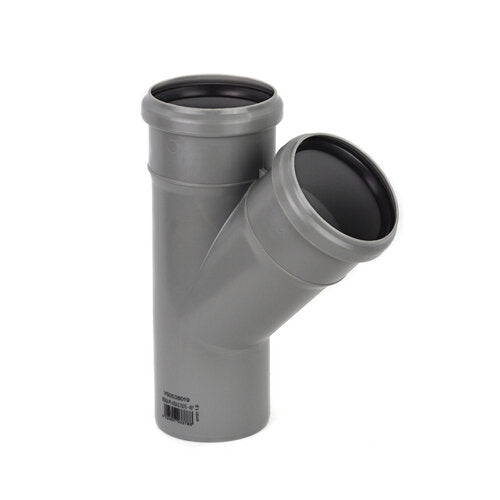

HTEA ABZWEIG DN 75/50 45°

HT-Abzweig DN 75/50, 45° – HTEA, Hausabfluss

Ein Abzweig mit reduziertem Abgang: Die Sammelleitung in DN 75 läuft durch, angeschlossen wird eine DN-50-Leitung – also eine Dusche, eine Spüle oder eine Waschmaschine, die sich an den gemeinsamen Strang hängt.

45° ist der strömungsgünstigste Winkel: Das ankommende Abwasser wird in Fließrichtung eingeleitet, nicht quer dagegen. Auf einer Sammelleitung ist das besonders wichtig, weil hier ständig aus mehreren Richtungen Wasser kommt – ein quer einlaufender Strahl würde den Hauptstrom immer wieder bremsen. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 75, Abgang DN 50
• Winkel: 45°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753755
• EAN: 8023857034129
• Gewicht: ca. 111 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• 45°: Der richtige Winkel für liegende Sammelleitungen.
• Spart ein Reduzierstück: Die Verkleinerung steckt schon im Abzweig.
• Durchgang bleibt voll: DN 75 ohne Einschnürung.
• Einleitung in Fließrichtung: Kein Rückstau, kein Aufschäumen.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anschluss von Dusche, Spüle und Waschmaschine an DN-75-Sammelleitungen, Nachrüstung zusätzlicher Objekte sowie Erweiterung bestehender HT-Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen, nicht dagegen.
• Nennweite nie in Fließrichtung verkleinern – hinter dem Abzweig bleibt es bei DN 75.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle einhalten – auch im Abgang.

DN 75 durch, DN 50 ab – der Standardanschluss an die Sammelleitung.
