HTEA ABZWEIG DN 75/50 67°

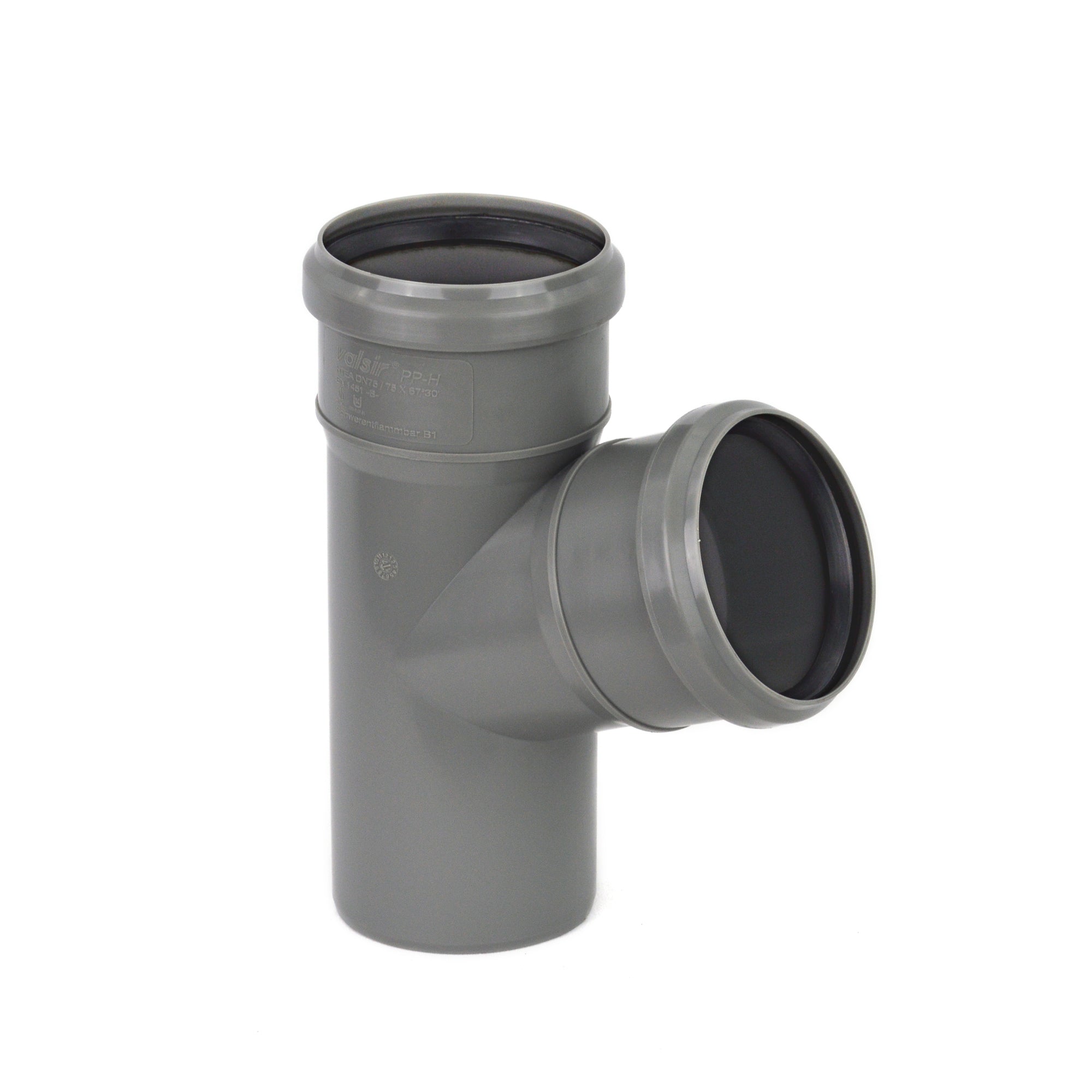

HT-Abzweig DN 75/50, 67° – HTEA, Hausabfluss

Ein Abzweig mit reduziertem Abgang: Die Sammelleitung in DN 75 läuft durch, angeschlossen wird eine DN-50-Leitung.

67° ist der Winkel für die senkrechte Leitung. Wo eine waagerechte DN-50-Anschlussleitung in einen senkrechten DN-75-Strang einmündet, ergibt er einen sauberen Übergang: Das Wasser aus dem Abgang wird nach unten gelenkt, nicht quer in die fallende Strömung geschoben – und der Anschluss bleibt kompakter als bei einem 45°-Abzweig, der an dieser Stelle weit ausladen würde.

Die Bezeichnung folgt der Systematik Durchgang/Abgang. Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 75, Abgang DN 50
• Winkel: 67°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753756
• EAN: 8023857034143
• Gewicht: ca. 108 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Für die senkrechte Leitung: Sauberer Übergang, ohne weit auszuladen.
• Spart ein Reduzierstück: Die Verkleinerung steckt schon im Abzweig.
• Kompakter als 45°: Wichtig in Schacht und Vorwand.
• Durchgang bleibt voll: DN 75 ohne Einschnürung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Anbindung waagerechter DN-50-Anschlussleitungen an senkrechte DN-75-Stränge, Abzweige in Schacht- und Vorwandinstallationen sowie Erweiterung bestehender HT-Installationen.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• In liegenden Leitungen gehört der 45°-Abzweig hin.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Die Muffen zeigen entgegen der Fließrichtung.

67° – der reduzierte Abzweig für den senkrechten Strang.
