HTEA ABZWEIG DN 75/75 87°

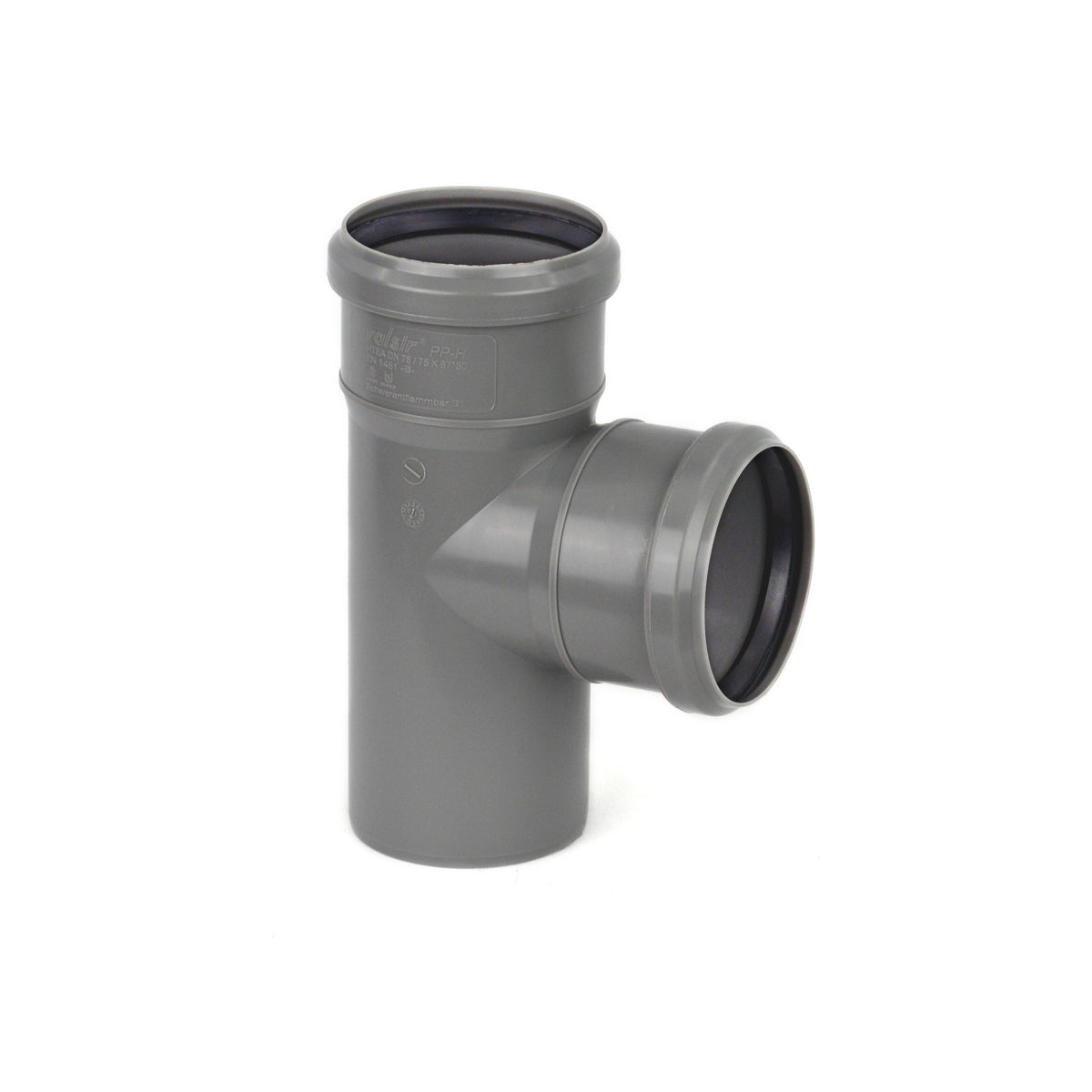

HT-Abzweig DN 75/75, 87° – HTEA, Hausabfluss

DN 75/75 heißt: Durchgang und Abgang haben dieselbe Nennweite – voller Querschnitt für zwei gleichwertige Sammelleitungen.

Der 87°-Abzweig lässt die zweite Leitung praktisch rechtwinklig einmünden – und die fehlenden 3° auf 90° sind Absicht: Sitzt der Abzweig in einer senkrechten Leitung, bekommt der waagerechte Abgang damit automatisch sein Gefälle.

Genau dort gehört er hin – und nur dort. An der senkrechten Leitung baut er kurz, was im Schacht entscheidend ist. In einer liegenden Leitung würde der quer einlaufende Strahl den Hauptstrom bremsen und Rückstau erzeugen – dort gehört der 45°-Abzweig hin.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Einfachabzweig (HTEA)
• Nennweiten: Durchgang DN 75, Abgang DN 75
• Winkel: 87°
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753760
• EAN: 8023857033825
• Gewicht: ca. 127 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bringt das Gefälle mit: Die 3° Abweichung von 90° sind Absicht.
• Baut sehr kurz: Entscheidend im Schacht.
• Zwei vollwertige Stränge: Voller Querschnitt in beiden Richtungen.
• Der Standard an der senkrechten Leitung.
• Dichtring bereits eingelegt: Zusammenstecken genügt.

Anwendungsbereich:

Abzweige an senkrechten DN-75-Strängen, Anbindung von Sammelleitungen, Schacht- und Vorwandinstallation sowie Erweiterung bestehender Installationen.

Verwendungshinweise:

• Nur in senkrechten Leitungen einsetzen – in liegenden Leitungen gehört der 45°-Abzweig hin.
• Einbaulage beachten: Die 3° wirken nur, wenn der Abzweig richtig herum sitzt.
• Die Muffen zeigen entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.

87° an der Senkrechten, 45° in der Waagerechten – daran entscheidet sich die Wahl.
