HTR ÜBERGANGSROHR DN 50/40 MOD.B

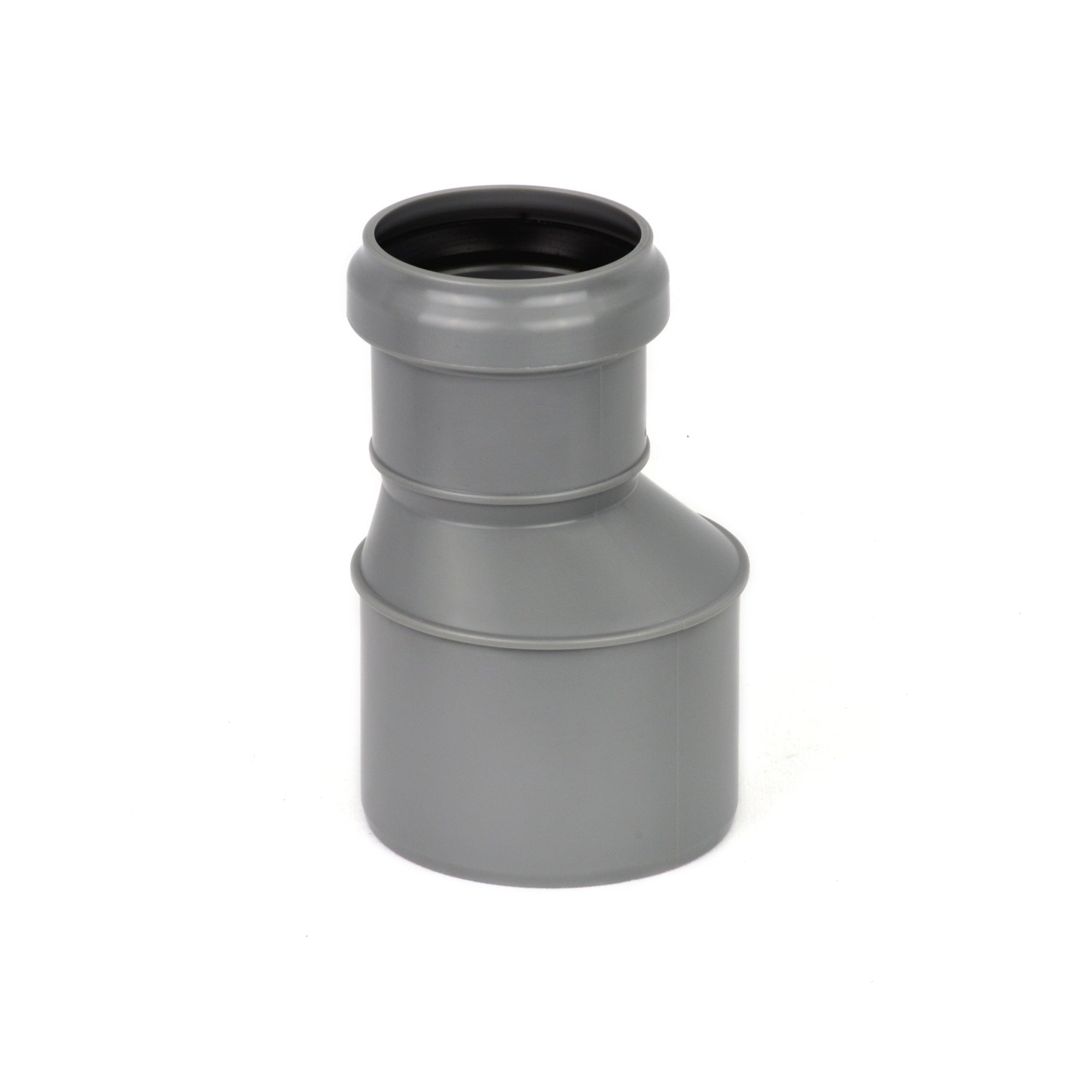

HT-Übergangsrohr DN 50/40 – HTR, Modell B

Das Übergangsrohr verbindet zwei verschiedene Nennweiten – hier DN 50 auf DN 40. Es ist damit das Gegenstück zum Abzweig mit reduziertem Abgang: Wo die Reduzierung nicht im Formstück stecken kann, weil die Leitung einfach schlanker weitergehen soll, sitzt dieses Teil.

Das Wesentliche ist die Sohle. Ein Übergangsrohr der Hausentwässerung ist so gebaut, dass die Rohrsohle – der tiefste Punkt im Inneren – auf beiden Seiten möglichst auf gleicher Höhe liegt. Würde die Verkleinerung mittig sitzen, entstünde unten eine Stufe, an der sich alles fängt, was mitschwimmt. In einer liegenden Leitung ist das der Unterschied zwischen einer Leitung, die jahrzehntelang läuft, und einer, die regelmäßig geräumt werden muss.

Die Zusatzbezeichnung Modell B unterscheidet zwei Bauformen des Herstellers. Welche in Ihre Einbausituation passt, klären wir gern kurz am Telefon oder an der Theke.

Der Dichtring ist werkseitig eingelegt.

Produktmerkmale:

• Produktname: HT-Übergangsrohr (HTR), Modell B
• Nennweiten: DN 50 auf DN 40
• Werkstoff: Polypropylen (PP), grau
• Norm: DIN EN 1451-1
• Dichtung: werkseitig eingelegt
• Einsatzbereich: Hausentwässerung innerhalb des Gebäudes

Produktdetails:

• Artikelnummer: 3753787
• EAN: 8023857034655
• Gewicht: ca. 38 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Sohlengleicher Übergang: Keine Stufe, an der sich etwas fängt.
• Verbindet zwei Nennweiten: DN 50 auf DN 40 in einem Teil.
• Dichtring bereits eingelegt: Zusammenstecken genügt.
• Kurze Baulänge: Passt auch an beengter Stelle.
• Heißwasserfest: Wie das gesamte HT-System.

Anwendungsbereich:

Übergang von DN-50- auf DN-40-Leitungen, Anschluss von Waschbecken und Bidet an stärkere Anschlussleitungen sowie Anpassung an vorhandene Altinstallationen.

Verwendungshinweise:

• Nennweite nie in Fließrichtung verkleinern – dieses Teil gehört so eingebaut, dass die große Seite in Fließrichtung liegt.
• Einbaulage beachten: Der sohlengleiche Übergang wirkt nur, wenn das Teil richtig herum sitzt.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Schnittkanten anfasen.

Die Sohle bleibt auf Höhe – dafür gibt es das Übergangsrohr.
