HTSAFEB BOGEN DN/OD 110 15°

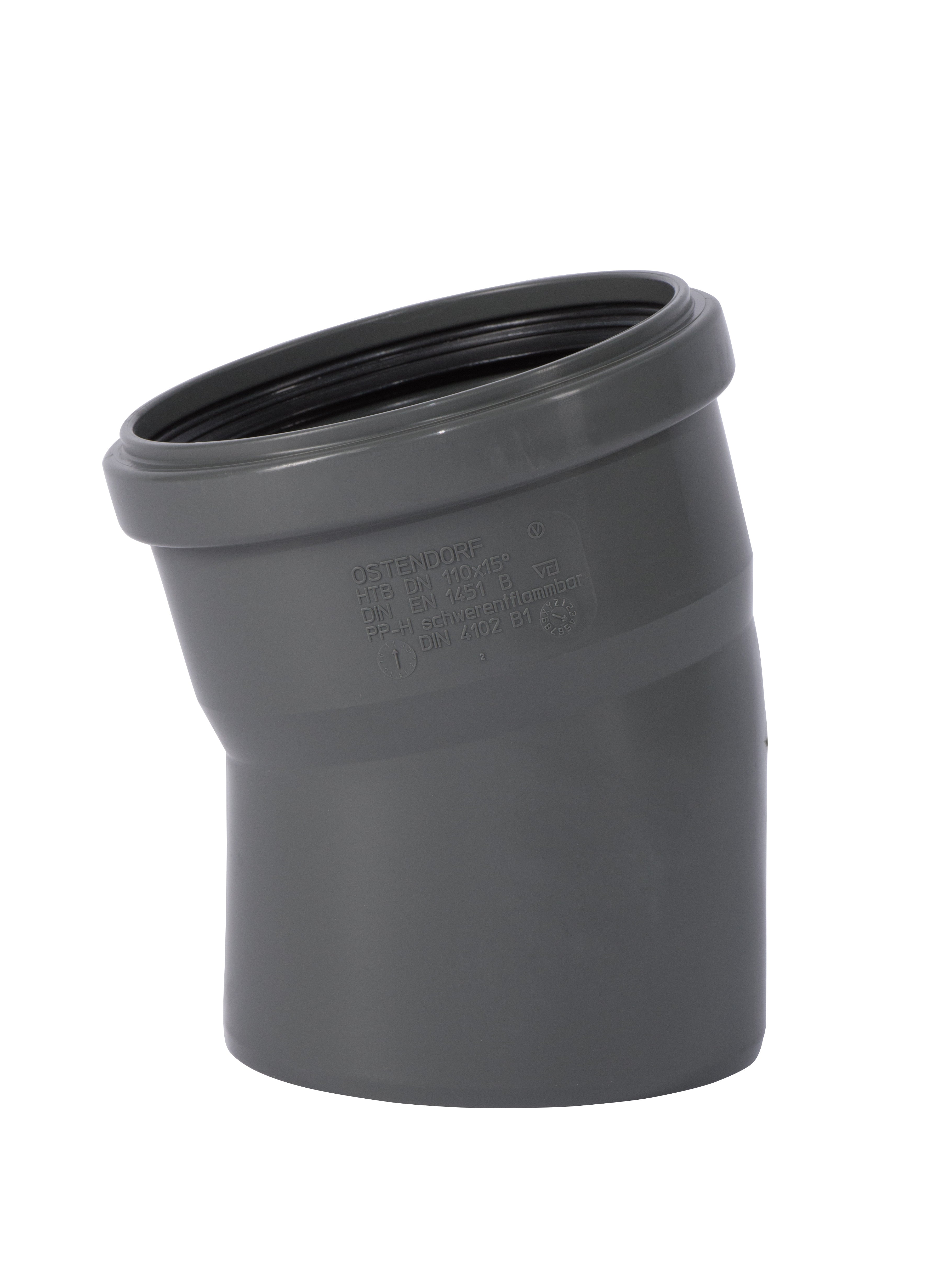

Ostendorf HT Safe Bogen DN/OD 110, 15° – schallgedämmt

15° ist die kleinste Richtungsänderung im Programm – gedacht für die Feinausrichtung. In DN/OD 110 ist das ein häufiger Fall an der Fallleitung: Die Deckendurchbrüche zweier Geschosse liegen nicht exakt übereinander, ein Unterzug verspringt, der Anschluss an die Grundleitung sitzt ein Stück daneben. Zwei 15°-Bögen versetzen den Strang um dieses Maß, ohne dass er seine senkrechte Richtung aufgibt.

Gerade an der Fallleitung zählt die flache Umlenkung doppelt: Hier fällt das Wasser mit Geschwindigkeit, und jede scharfe Ecke bedeutet Aufprall, Geräusch und Druckschwankung. Der Schallschutz von HT Safe – Stufen I bis III – wirkt in dieser Nennweite am deutlichsten.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel; gedichtet wird über die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681).

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 110 | Winkel: 15°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472232
• EAN: 4052836005762
• Gewicht: ca. 178 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Feinste Korrektur: Versetzt den Strang, ohne die Richtung zu ändern.
• Strömungsgünstigste Umlenkung: Kaum Widerstand, kaum Geräusch.
• DN/OD 110: Die Größe für WC und Fallleitung.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Versatz von Fallleitungen zwischen Geschossen, Feinausrichtung großer Sammelleitungen, Umführung von Unterzügen sowie schallschutzrelevante Installationen im Mehrfamilien- und Gewerbebau.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Versatz an der Fallleitung immer möglichst flach ausführen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

15° – wenn die Fallleitung nur ein Stück zur Seite soll.
