HTSAFEB BOGEN DN/OD 110 45°

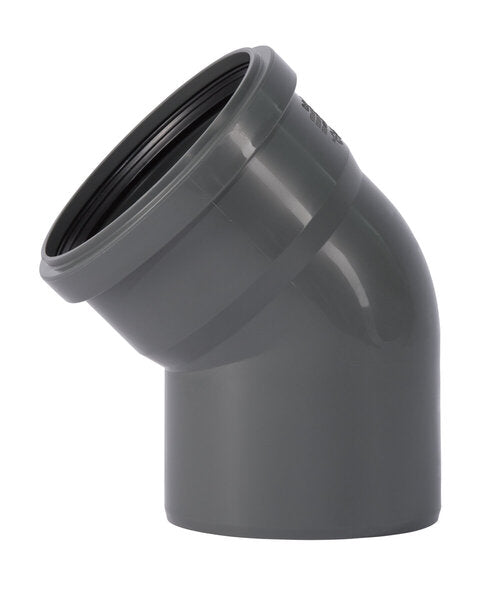

Ostendorf HT Safe Bogen DN/OD 110, 45° – schallgedämmt

In DN/OD 110 ist der 45°-Bogen an einer Stelle unverzichtbar: am Fuß der Fallleitung. Dort, wo der senkrechte Strang in die waagerechte Grund- oder Sammelleitung übergeht, trifft abstürzendes Wasser mit hoher Geschwindigkeit auf. Ein einzelner 87,5°-Bogen staut es, erzeugt Druckstöße und kann Geruchsverschlüsse im ganzen Strang leersaugen – das typische Gurgeln in einer Wohnung, während im Stockwerk darüber gespült wird. Zwei 45°-Bögen führen das Wasser dagegen weich um.

Daneben leistet er dasselbe wie in den kleineren Nennweiten: zwei Stück ergeben einen großen Versatz, ein einzelner führt eine waagerechte Leitung schräg nach unten.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 110 | Winkel: 45°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472234
• EAN: 4052836005786
• Gewicht: ca. 183 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der richtige Bogen für den Fallleitungsfuß: Zwei Stück statt eines 87,5°-Bogens.
• Verhindert Rückstau und Druckstöße: Schützt die Geruchsverschlüsse im Strang.
• Auch für Versatz und Gefälleübergang.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Fuß von Fallleitungen, Richtungswechsel und Versatz großer Sammelleitungen, Übergang von der Waagerechten in die Schräge sowie schallschutzrelevante Installationen im Mehrfamilien- und Gewerbebau.

Verwendungshinweise:

• Am Fuß der Fallleitung zwei Stück setzen – möglichst mit einem kurzen Rohrstück dazwischen.
• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

Zwei 45° am Fallleitungsfuß – die Regel, die gurgelnde Siphons verhindert.
