HTSAFEB BOGEN DN/OD 110 67,5°

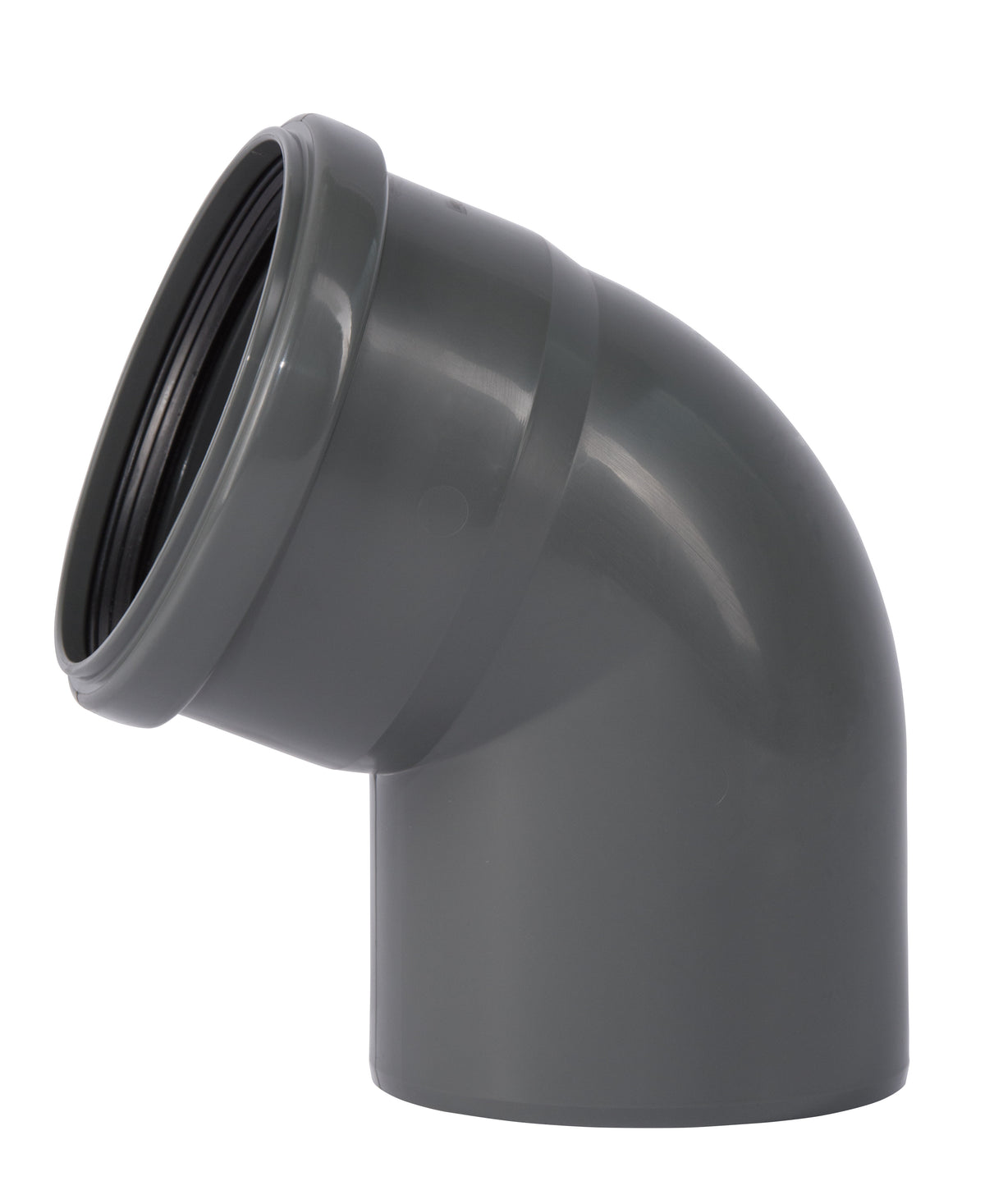

Ostendorf HT Safe Bogen DN/OD 110, 67,5° – schallgedämmt

67,5° ist der Anschlusswinkel an die Fallleitung. Er führt eine waagerechte Leitung schräg nach unten in die Senkrechte – sanfter als ein 87,5°-Bogen. An einer scharfen Umlenkung schlägt das Abwasser auf, wird gebremst und wirbelt; genau das erzeugt das Geräusch, das im Nachbarraum zu hören ist.

In DN/OD 110 ist das der Winkel für den WC-Anschluss an einen senkrechten Strang und für den Übergang großer Sammelleitungen in die Fallleitung – also genau dort, wo auf einen Schlag die größten Wassermengen des Hauses durchgehen und der Schallschutz am meisten bringt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 110 | Winkel: 67,5°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472235
• EAN: 4052836005793
• Gewicht: ca. 226 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der Anschlusswinkel an die Fallleitung: Sanfter als 87,5°.
• Weniger Geräusch: Entscheidend bei den großen Wassermengen in DN 110.
• Kompakter als zwei 45°: Passt, wo der Platz für zwei Bögen fehlt.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

WC-Anschluss an senkrechte Stränge, Übergang großer Sammelleitungen in die Fallleitung, Deckendurchführungen sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Am Fuß der Fallleitung gehören zwei 45°-Bögen hin, nicht dieser Bogen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

67,5° – der weiche Weg von der Waagerechten in die Senkrechte.
