HTSAFEB BOGEN DN/OD 50 30°

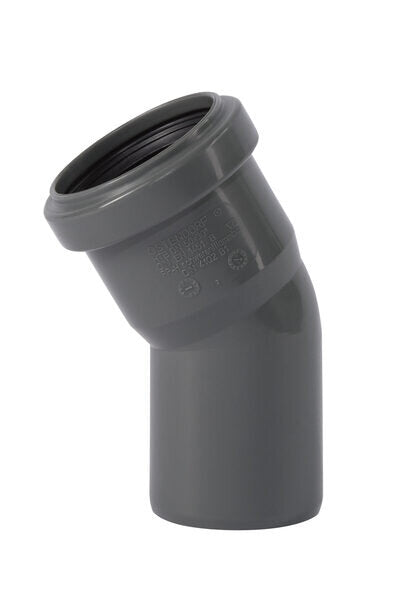

Ostendorf HT Safe Bogen DN/OD 50, 30° – schallgedämmt

30° ist der Zwischenschritt zwischen der Feinkorrektur (15°) und dem strömungsgünstigen Standardbogen (45°). Man greift zu ihm, wenn eine Leitung um ein größeres Hindernis herumgeführt werden muss – einen Unterzug, einen Lüftungskanal, eine kreuzende Leitung –, die Richtung danach aber wieder stimmen soll. Zwei 30°-Bögen ergeben einen sauberen Versatz mit mehr Seitenversatz als ein 15°-Paar.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (werkseitig eingelegt, SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

DN/OD 50 ist die Arbeitsnennweite der Hausentwässerung – die Größe für Spüle, Dusche, Wasch- und Spülmaschine.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 50 | Winkel: 30°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472218
• EAN: 4052836004826
• Gewicht: ca. 47 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Größerer Versatz als 15°: Für Hindernisse, die mehr Platz brauchen.
• Immer noch flach: Strömungsgünstiger als 45° oder 87,5°.
• DN/OD 50: Die Nennweite für Spüle, Dusche und Waschmaschine.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Umführung von Unterzügen, Kanälen und kreuzenden Leitungen, Versatz von Anschluss- und Sammelleitungen sowie schallschutzrelevante Installationen im Wohnungsbau.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle mitdenken: Ein Bogen in der Waagerechten darf das Gefälle nicht aufheben.
• Körperschallgedämmte Schellen verwenden.

30° – der Versatz, wenn 15° nicht reichen und 45° zu viel wären.
