HTSAFEB BOGEN DN/OD 50 67,5°

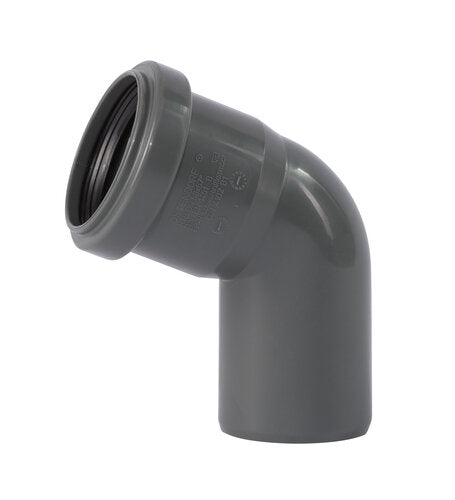

Ostendorf HT Safe Bogen DN/OD 50, 67,5° – schallgedämmt

67,5° ist der Anschlusswinkel an die Fallleitung. Er führt eine waagerechte Anschlussleitung schräg nach unten in die Senkrechte – sanfter als ein 87,5°-Bogen. An einer scharfen Umlenkung schlägt das Abwasser auf, wird gebremst und wirbelt; genau das erzeugt das Geräusch, das nebenan zu hören ist.

In DN/OD 50 ist das besonders relevant: Hier hängen Wasch- und Spülmaschine, die ihr Wasser mit hohem Schwall abpumpen. Die weiche Umlenkung macht sich dabei hörbar bemerkbar – zusammen mit dem Schallschutz des HT-Safe-Systems, das die Schallschutzstufen I bis III erfüllt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel; gedichtet wird über die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681).

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 50 | Winkel: 67,5°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472220
• EAN: 4052836004840
• Gewicht: ca. 51 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Der Anschlusswinkel an die Fallleitung: Sanfter als 87,5°.
• Weniger Geräusch: Spürbar beim Abpumpen von Wasch- und Spülmaschine.
• Kompakter als zwei 45°: Passt, wo der Platz für zwei Bögen fehlt.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Übergang von waagerechten Anschlussleitungen in die Senkrechte, Anbindung an Fallleitungen, Geräteanschlüsse sowie schallschutzrelevante Installationen im Wohnungsbau.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Am Fuß der Fallleitung gehören zwei 45°-Bögen hin, nicht dieser Bogen.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

67,5° – der weiche Weg von der Waagerechten in die Senkrechte.
