HTSAFEB BOGEN DN/OD 75 15°

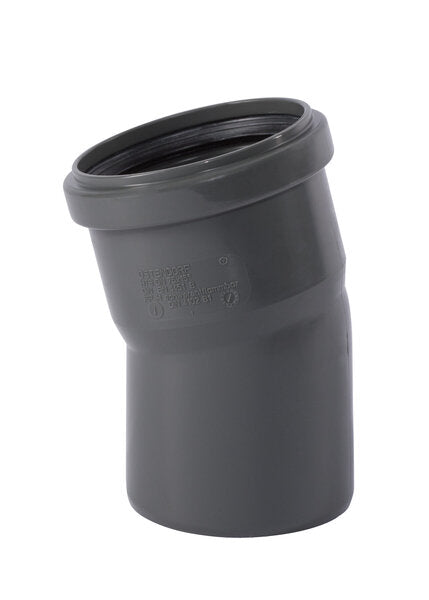

Ostendorf HT Safe Bogen DN/OD 75, 15° – schallgedämmt

15° ist die kleinste Richtungsänderung im Programm – gedacht für die Feinausrichtung, nicht für die Ecke. Auf einer Sammelleitung in DN/OD 75, die oft über mehrere Meter unter einer Decke entlangläuft, ist das ein häufiger Fall: Der Durchbruch sitzt daneben, eine Abhängung ist im Weg, der Anschluss am Fallrohr liegt nicht genau auf der Achse.

Es gilt die Grundregel: Je flacher die Umlenkung, desto weniger Widerstand und desto weniger Geräusch – und auf der Sammelleitung, durch die das Abwasser mehrerer Objekte geht, zählt beides doppelt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 75 | Winkel: 15°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472222
• EAN: 4052836005175
• Gewicht: ca. 76 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Feinste Korrektur: Richtet die Leitung aus, statt sie umzulenken.
• Strömungsgünstigste Umlenkung: Kaum Widerstand, kaum Geräusch.
• DN/OD 75: Die Nennweite, in der mehrere Objekte zusammenlaufen.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Feinausrichtung von Sammelleitungen, Versatz um wenige Zentimeter, Umführung von Abhängungen und Durchbrüchen sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Gefälle mitdenken: Ein Bogen in der Waagerechten darf das Gefälle nicht aufheben.
• Körperschallgedämmte Schellen verwenden.

15° – wenn die Sammelleitung nur ein Stück zur Seite soll.
