HTSAFEB BOGEN DN/OD 75 87,5°

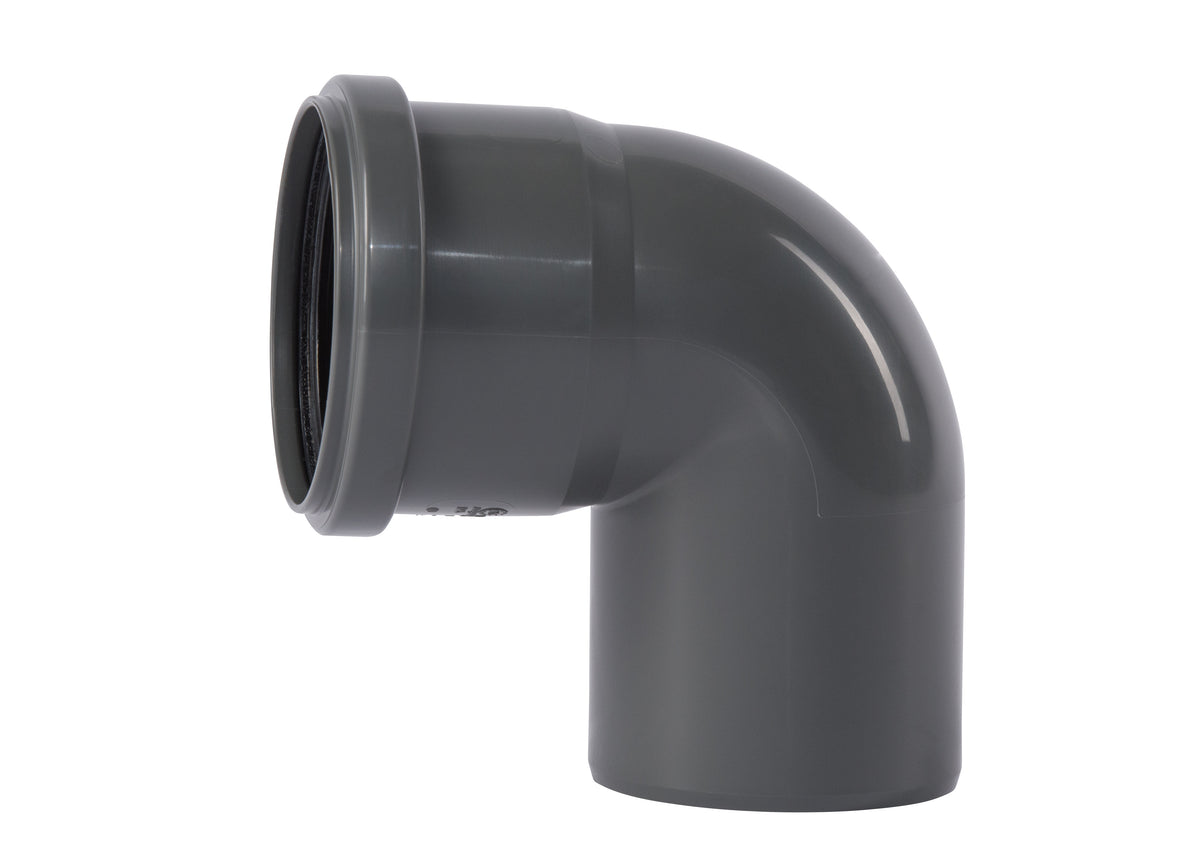

Ostendorf HT Safe Bogen DN/OD 75, 87,5° – schallgedämmt

Warum 87,5° und nicht 90°? Steckt man diesen Bogen unten an eine senkrechte Leitung, verläuft das anschließende Rohr nicht waagerecht, sondern mit gut 2° Neigung – also mit Gefälle. Die Norm verlangt Gefälle, der Bogen bringt es mit.

In DN/OD 75 ist das der Anschluss dort, wo eine Sammelleitung aus einer senkrechten Führung in die Waagerechte wechselt und dafür wenig Platz ist: im Schacht, dicht an der Wand, hinter einer Vorwand.

Eine Regel gehört dazu: Am Fuß einer Fallleitung hat dieser Bogen nichts zu suchen. Dort trifft abstürzendes Wasser mit hoher Geschwindigkeit auf – ein einzelner 87,5°-Bogen staut es und kann Geruchsverschlüsse leersaugen. Richtig sind dort zwei 45°-Bögen.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel; gedichtet wird über die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681). Schallschutz: Stufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Bogen (HTsafeB)
• Marke: Ostendorf Kunststoffe
• Nennweite: DN/OD 75 | Winkel: 87,5°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472226
• EAN: 4052836005212
• Gewicht: ca. 99 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Bringt das Gefälle gleich mit: Die Abweichung von 90° ist Absicht.
• Baut sehr kurz: Passt dicht an der Wand und im engen Schacht.
• DN/OD 75: Die Nennweite, in der mehrere Objekte zusammenlaufen.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Richtungswechsel auf engem Raum, Anschluss von Sammelleitungen an senkrechte Führungen, Schacht- und Vorwandinstallation sowie schallschutzrelevante Installationen.

Verwendungshinweise:

• Nicht am Fuß der Fallleitung einsetzen – dort gehören zwei 45°-Bögen hin.
• Einbaulage beachten: Die Neigung wirkt nur, wenn der Bogen richtig herum sitzt.
• Die Muffe zeigt entgegen der Fließrichtung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Körperschallgedämmte Schellen verwenden.

87,5° statt 90° – die Grade, die das Gefälle geschenkt mitbringen.
