HTSAFEEA ABZWEIG DN/OD 110/110 45°

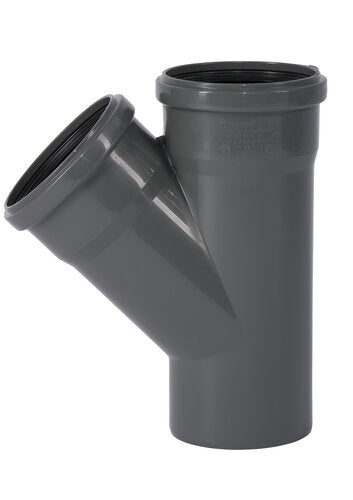

Ostendorf HT Safe Abzweig DN/OD 110/110, 45° – schallgedämmt

DN/OD 110/110 heißt: Durchgang und Abgang haben dieselbe große Nennweite. Das ist der Abzweig für den Fall, dass zwei vollwertige Hauptleitungen zusammenlaufen – zwei Fallleitungen auf die gemeinsame Grundleitung, oder der Anschluss eines zweiten Gebäudeteils.

45° ist bei zwei gleich großen Strängen faktisch der einzig richtige Winkel: Wenn aus beiden Richtungen die volle Wassermenge kommen kann, muss die Einmündung in Fließrichtung erfolgen, sonst blockieren sich die Ströme gegenseitig und es kommt zum Rückstau in den Abgang. Daraus folgt die Regel: In liegenden Leitungen werden Abzweige mit 45° gesetzt.

HT Safe hat bei Ostendorf das klassische HT-Programm abgelöst und ist voll abwärtskompatibel. Besser macht es die patentierte Dreifach-Dichtlippe (SBR nach DIN EN 681) und der Schallschutz: Schallschutzstufen I bis III.

Produktmerkmale:

• Produktname: Ostendorf HT Safe Einfachabzweig (HTsafeEA)
• Marke: Ostendorf Kunststoffe
• Nennweiten: Durchgang DN/OD 110, Abgang DN/OD 110 | Winkel: 45°
• Werkstoff: Polypropylen (PP), Verkehrsgrau RAL 7043
• Norm: DIN EN 1451-1 | Brandverhalten: B1 nach DIN 4102-1
• Dichtung: werkseitig eingelegte Dreifach-Dichtlippe, SBR nach DIN EN 681

Produktdetails:

• Artikelnummer: 3472251
• EAN: 4052836005816
• Gewicht: ca. 421 g
• Verkaufseinheit: je Stück

Vorteile im Überblick:

• Zwei Hauptleitungen werden eine: Voller Querschnitt in beiden Richtungen.
• 45°: Bei gleich großen Strängen der einzig sinnvolle Winkel.
• Kein gegenseitiges Blockieren: Auch bei voller Belastung beider Stränge.
• Schallschutzstufen I bis III.
• Dreifach-Dichtlippe: Verzeiht leichten Versatz.

Anwendungsbereich:

Zusammenführung zweier DN-110-Fallleitungen, Anschluss von Gebäudeteilen an die Grundleitung, Kellerverteilungen sowie schallschutzrelevante Installationen im Mehrfamilien- und Gewerbebau.

Verwendungshinweise:

• Einbaurichtung prüfen: Der Abgang muss in Fließrichtung zeigen.
• Ausreichend abstützen – ein Formstück dieser Größe braucht eine Halterung.
• Nur Gleitmittel verwenden, niemals Fett oder Öl.
• Dehnungsspiel lassen: Bis zum Anschlag einschieben, dann etwa 10 mm zurückziehen.
• Körperschallgedämmte Schellen verwenden.

Zwei Hauptleitungen werden eine – im strömungsgünstigsten Winkel.
